2023 Roubaix Archives Nationales du Monde du Travail
description | tags
photogrammetrie, photogrammetry, vidéo mapping, projection d’images géantes, son et lumière, Roubaix
Photogrammétrie
Comme toujours, cela commence par le repérage, dans ce cas 3331 photos, et le calcul photogrammétrique.

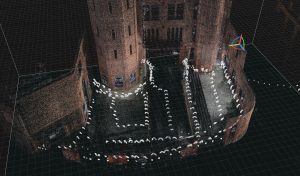

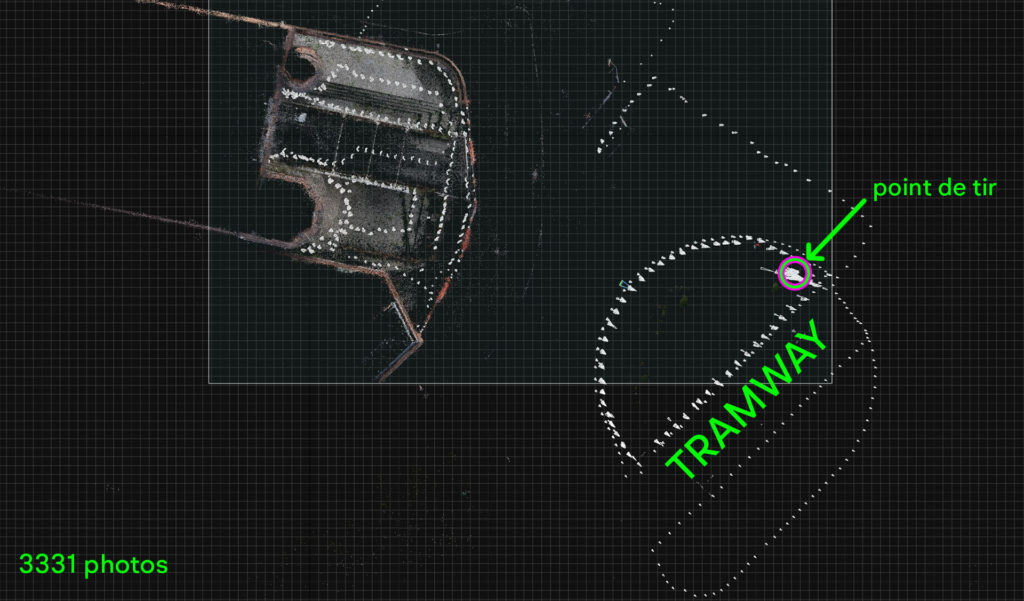

Ci contre nous pouvons voir une vue TOP avec l'empreinte du bâtiment et la position des différentes photos.
On peut voir des photos de proximité, des photos tout au tour du rond point, aussi pour en garder une trace, une multitude, et avec différents zooms, prises à l'endroit du seul vidéo projecteur de cette installation.

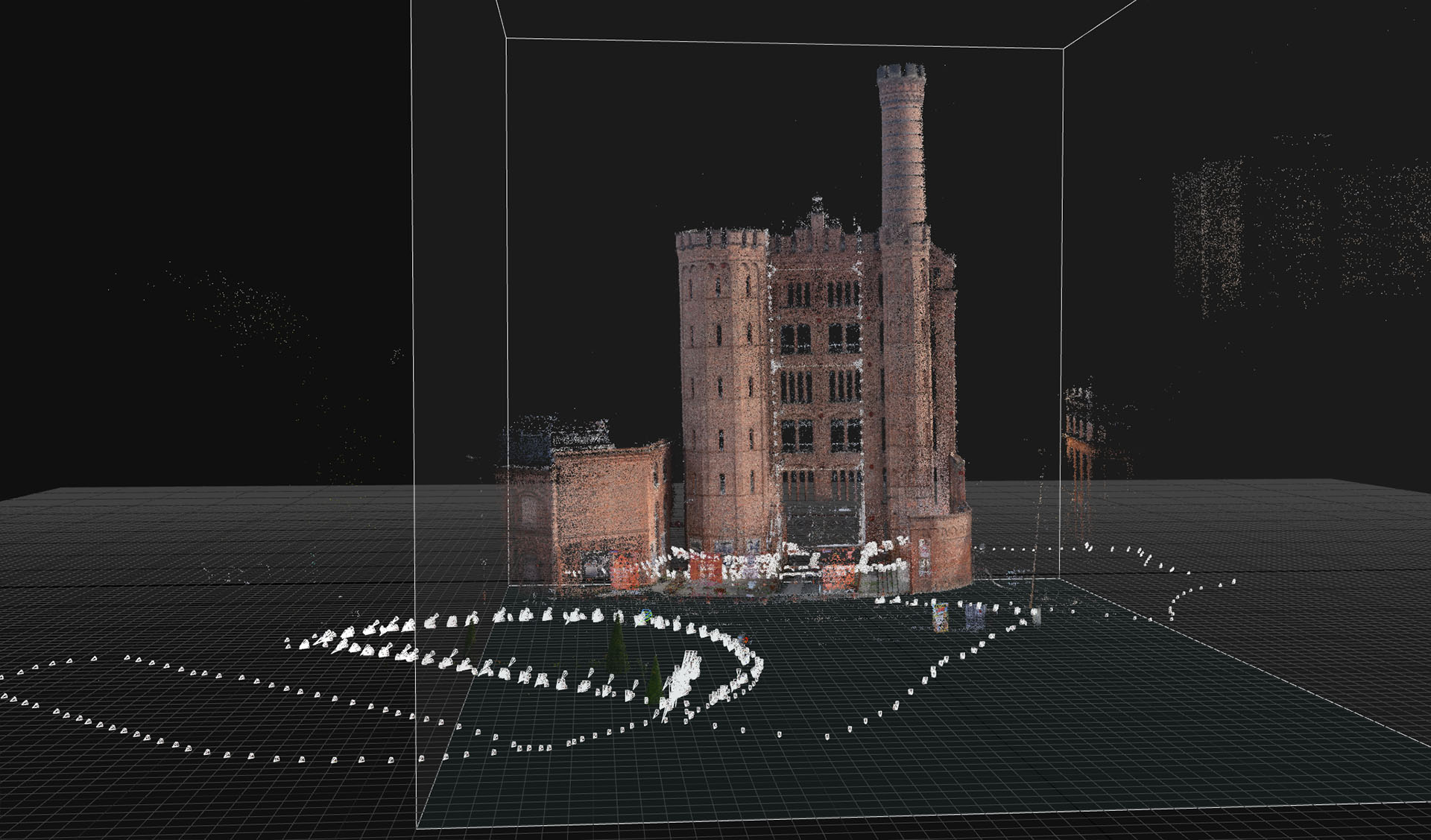

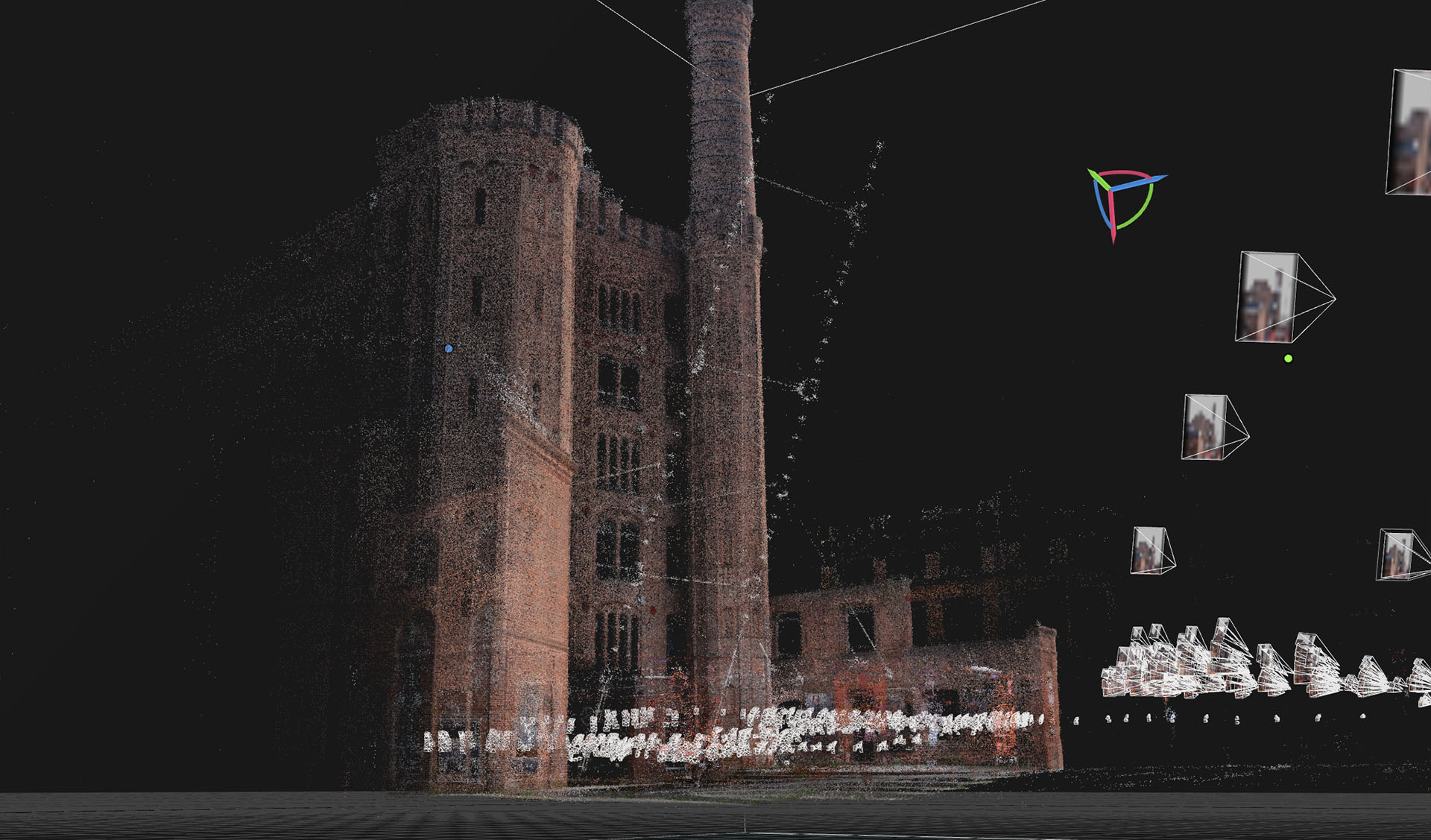

Les images qui suivent concernent le nouage de points.
model 3D Photogrammétrique

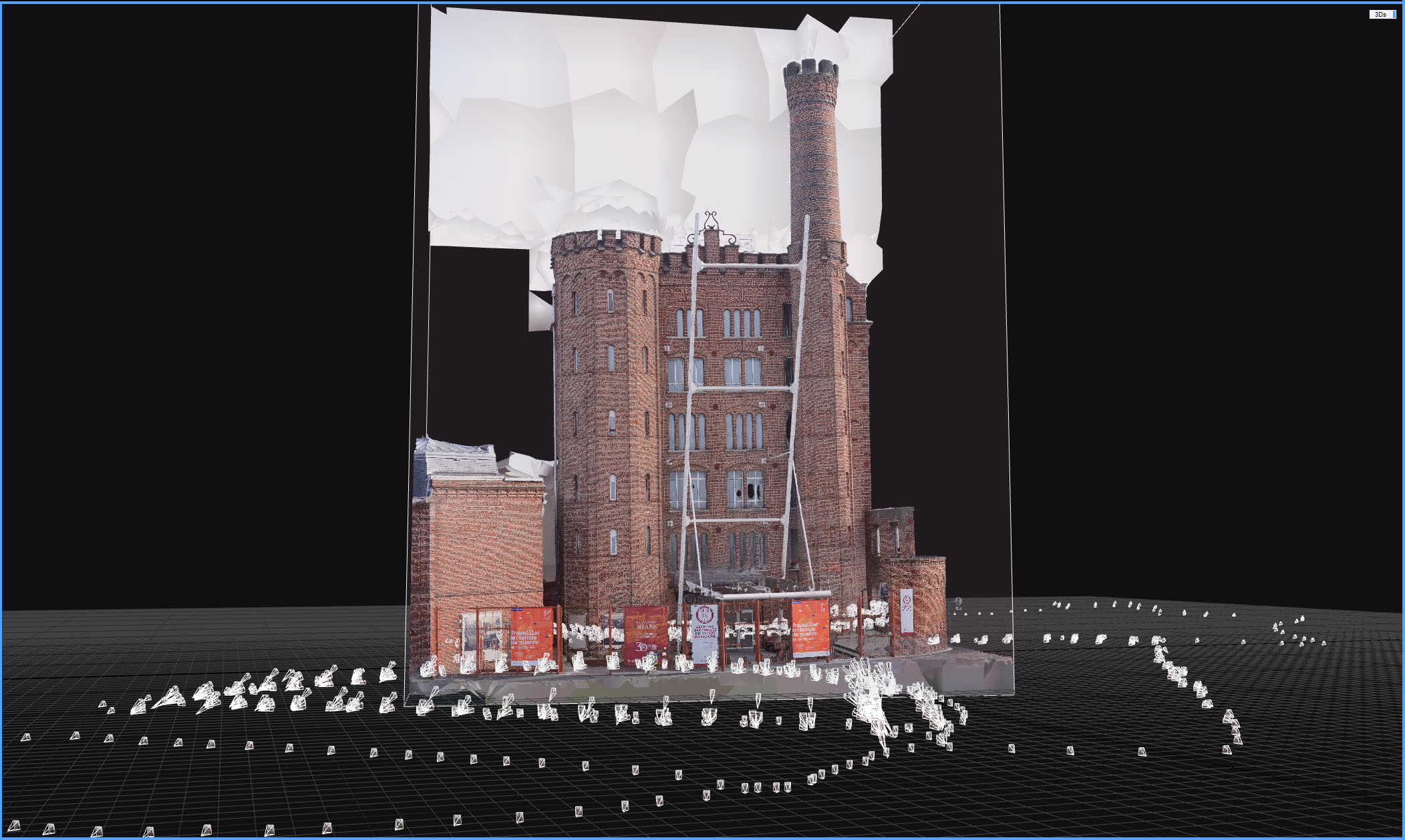

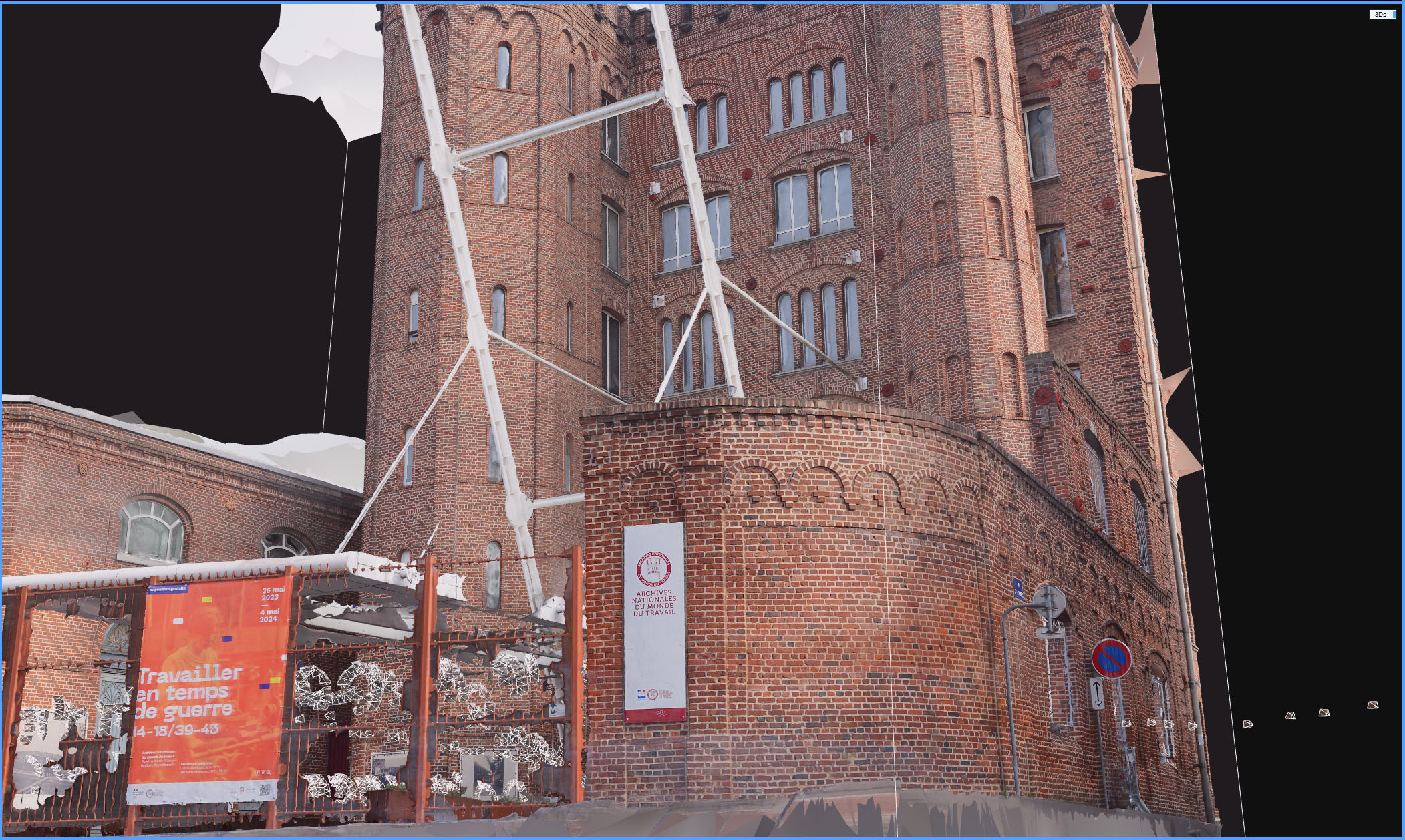

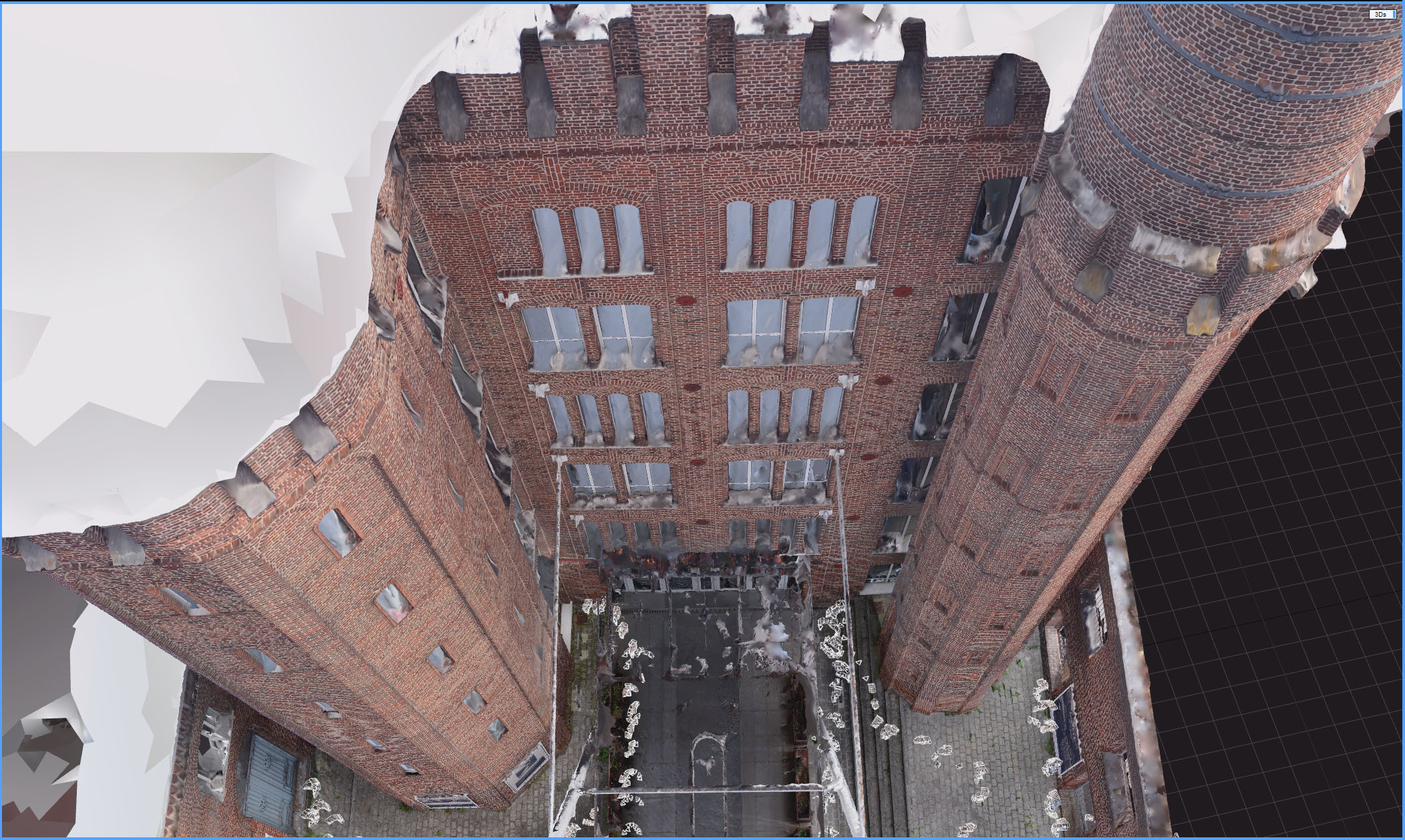

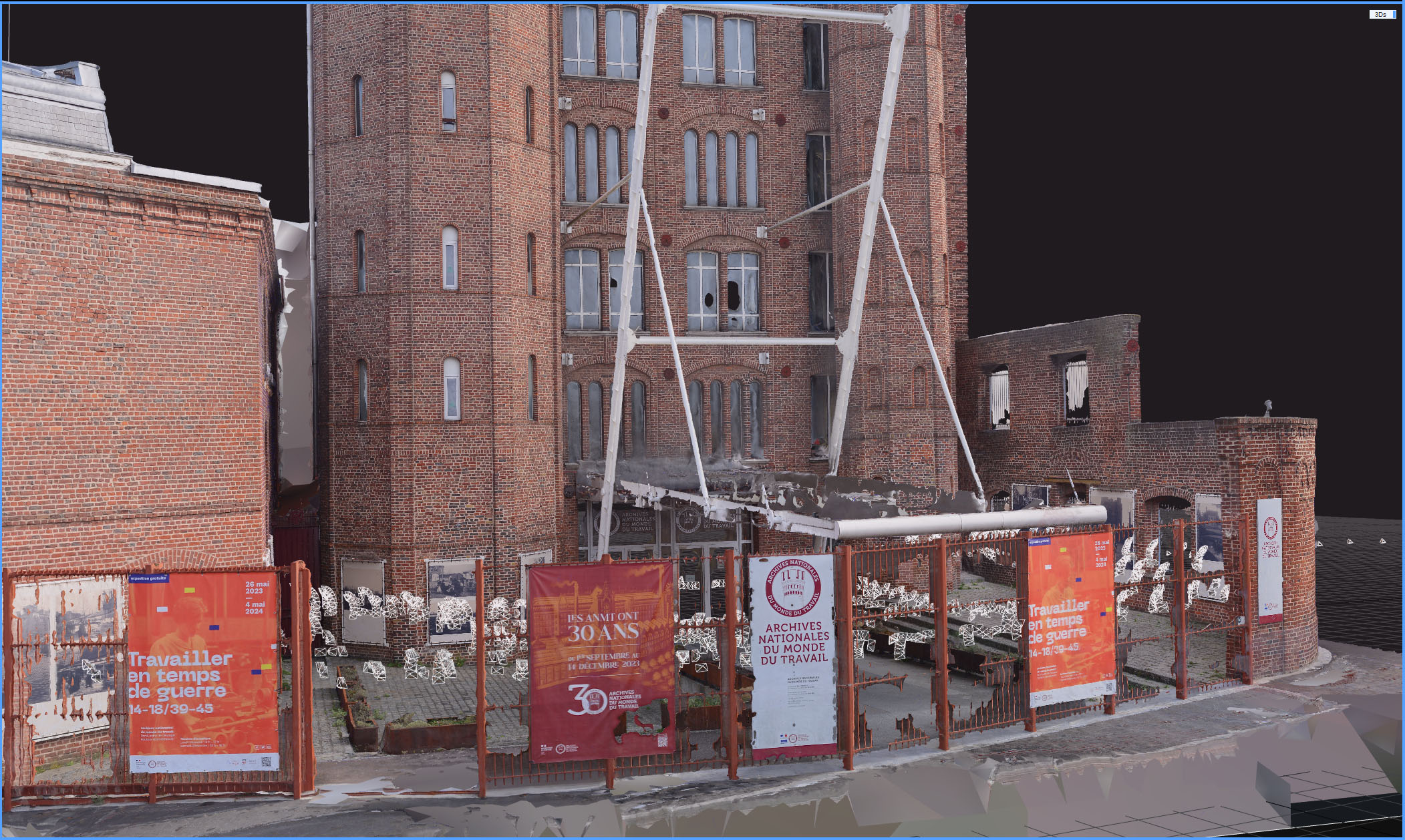

Toujours à l'intérieur du logiciel de photogrammétrie, voici des images du model 3d interpolé à partir du nuage de points.
La dernière étape, la texture, calculée, il est temps d'exporter le tout et commencer le travail de modeling et de mapping.

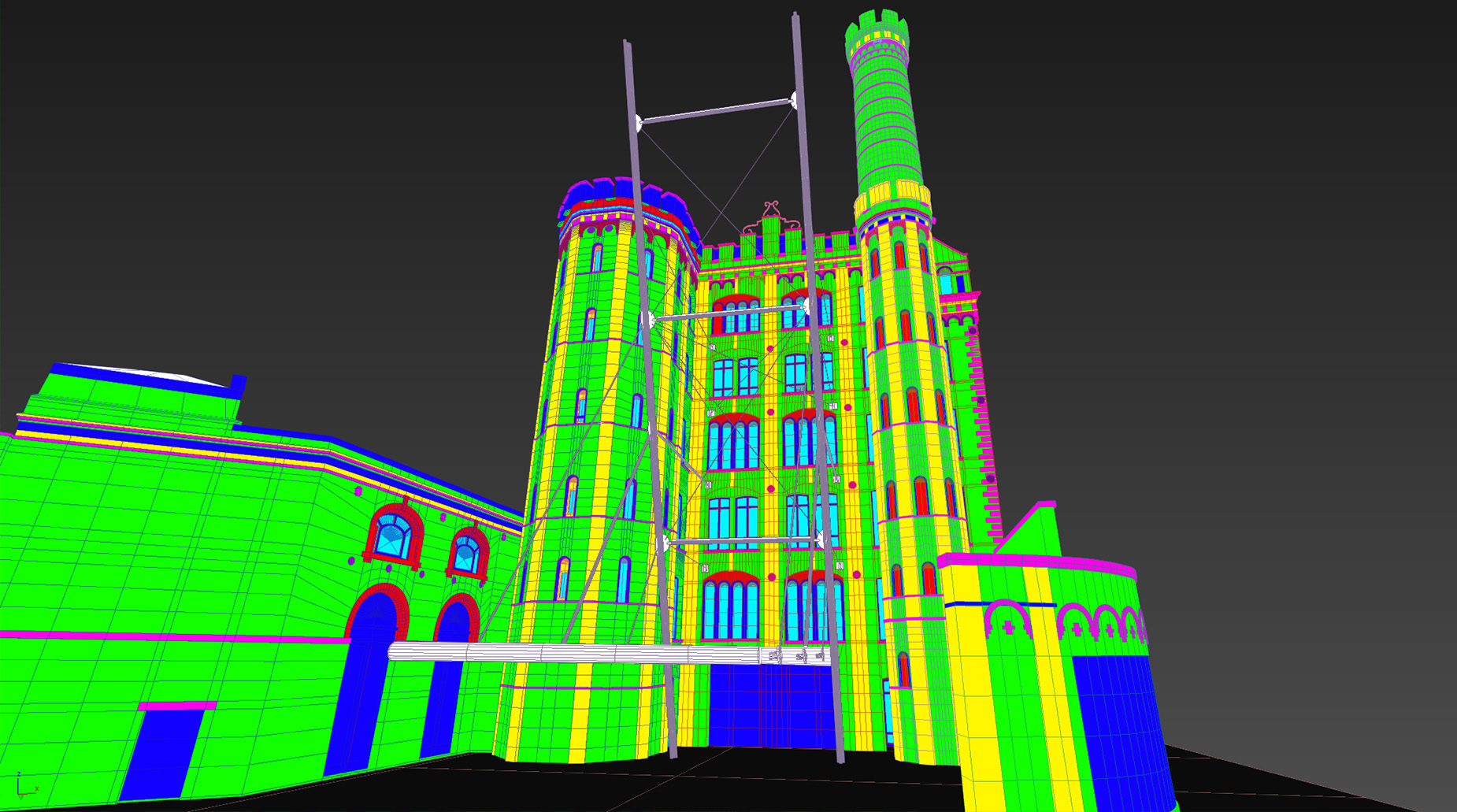

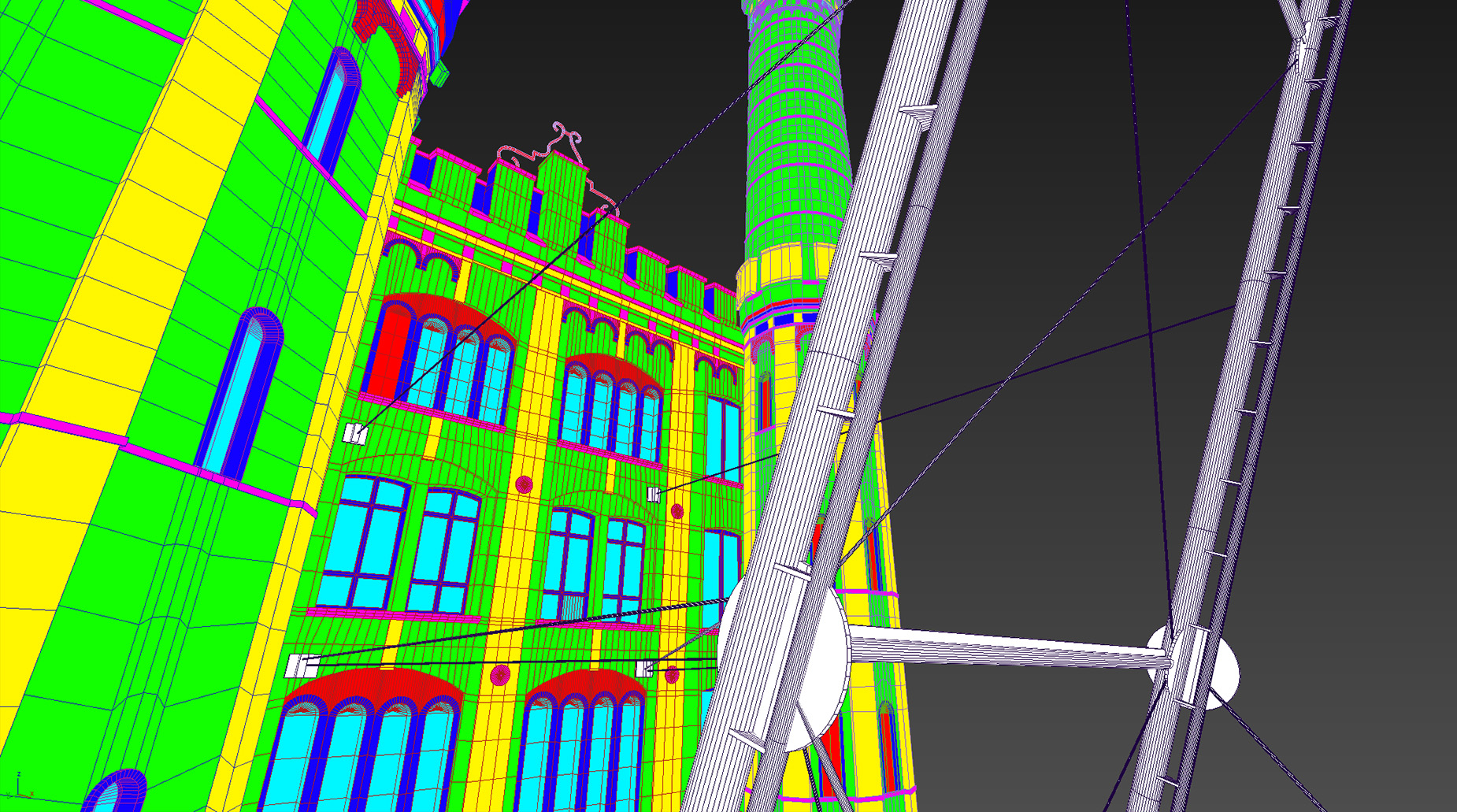

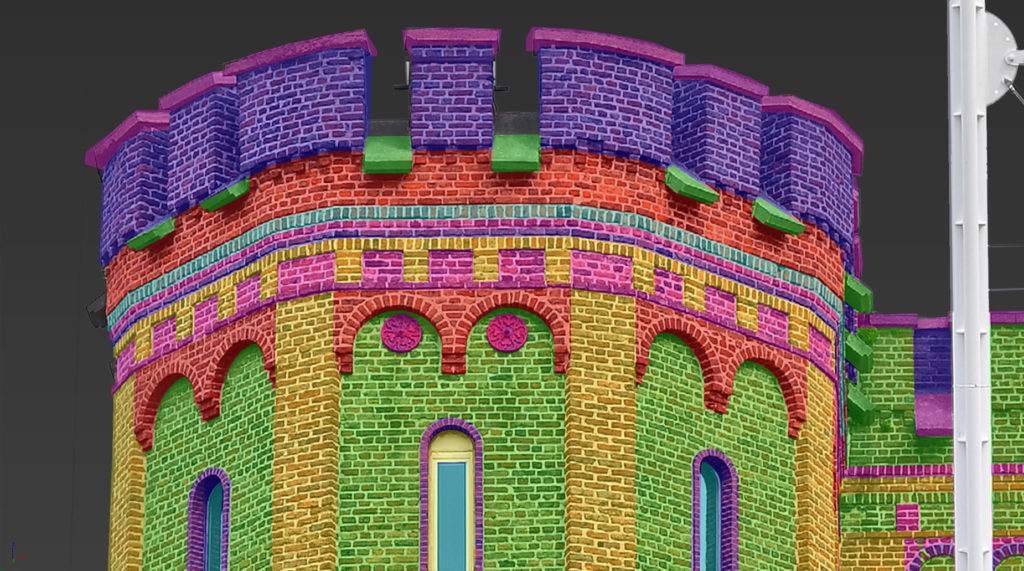

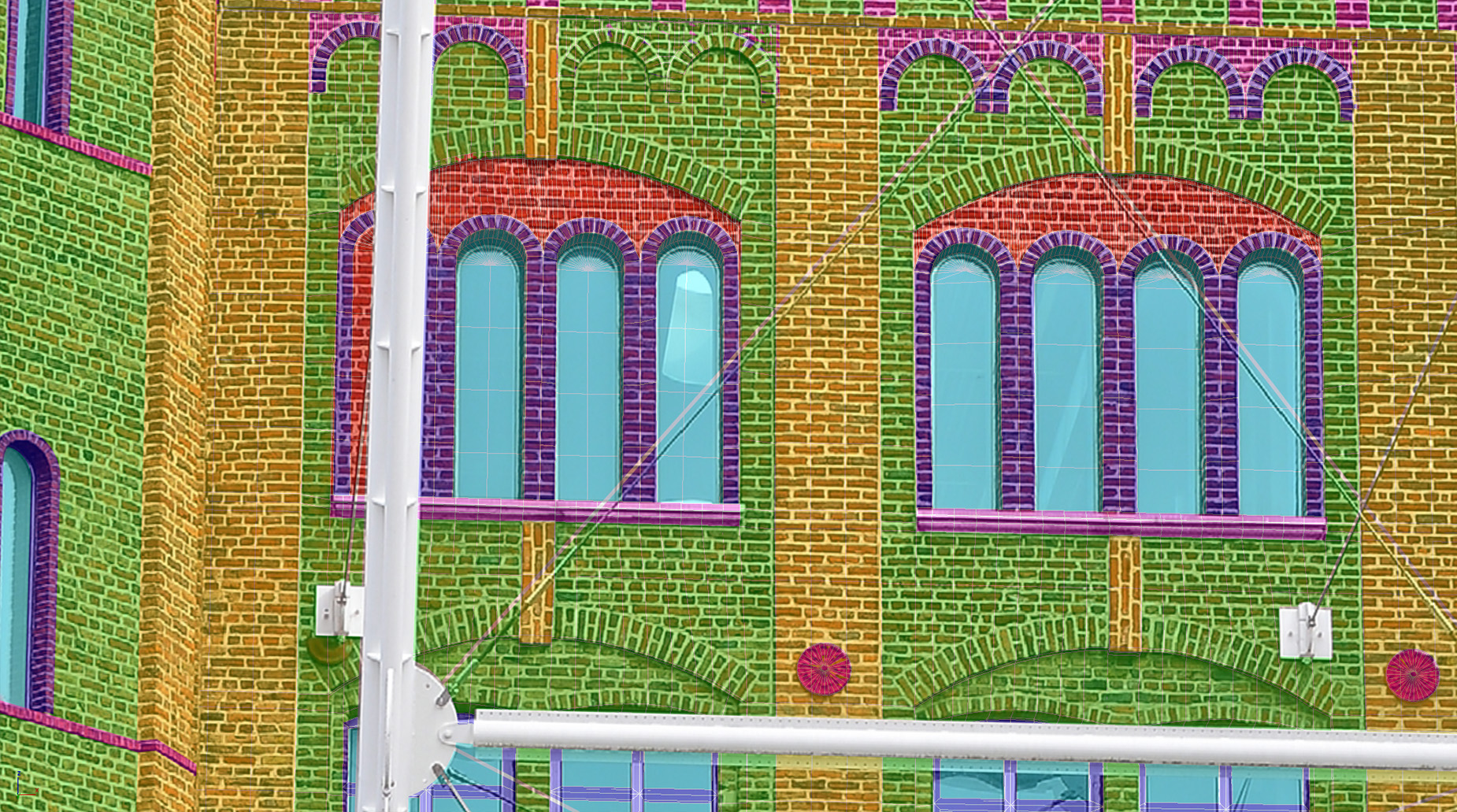

ré-topologie 3D à la main
Toujours à l'intérieur du logiciel de photogrammétrie, voici des images du model 3d interpolé à partir du nuage de points.
La dernière étape, la texture, calculée, il est temps d'exporter le tout et commencer le travail de modeling et de mapping.
mire de projection

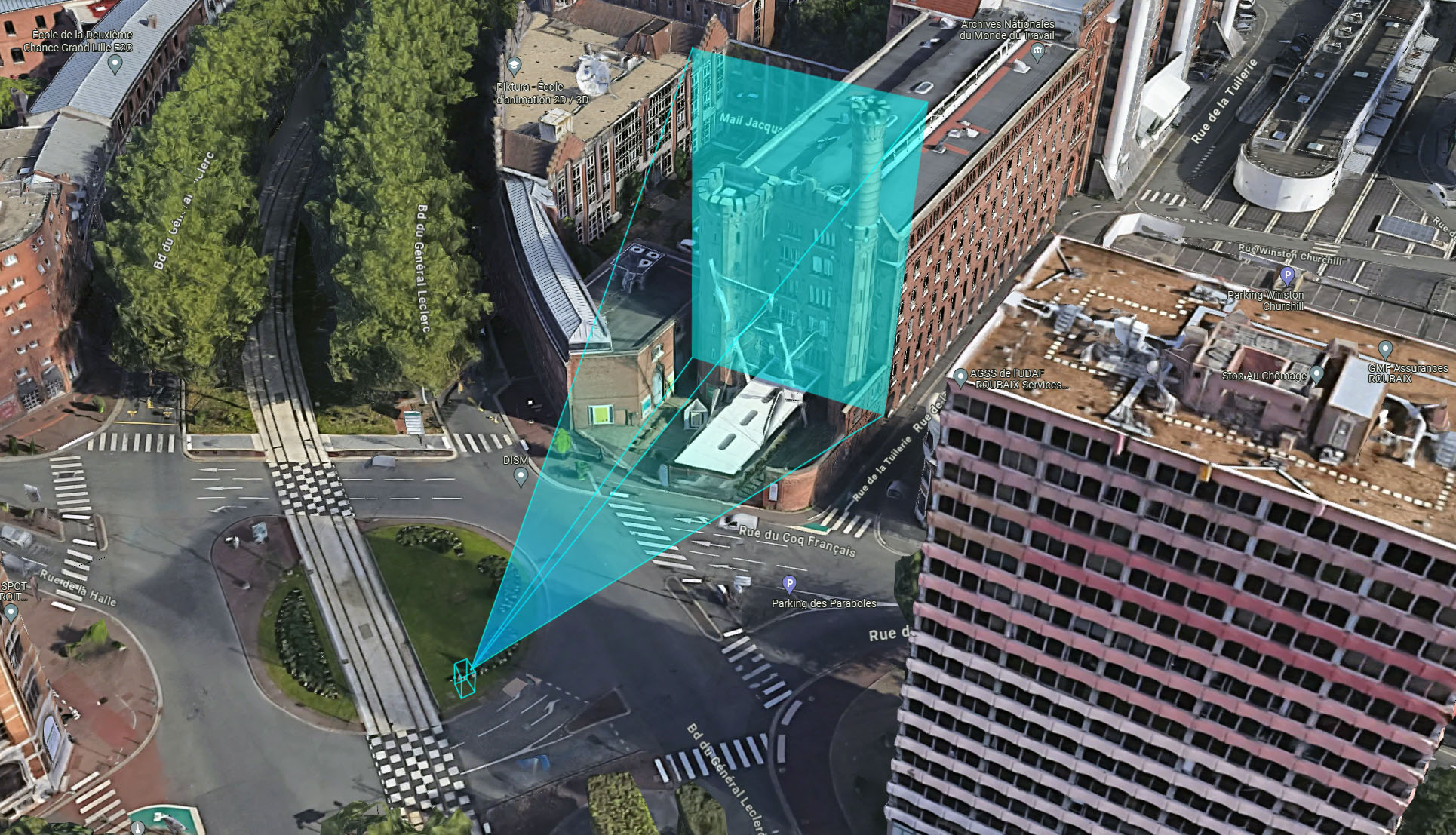

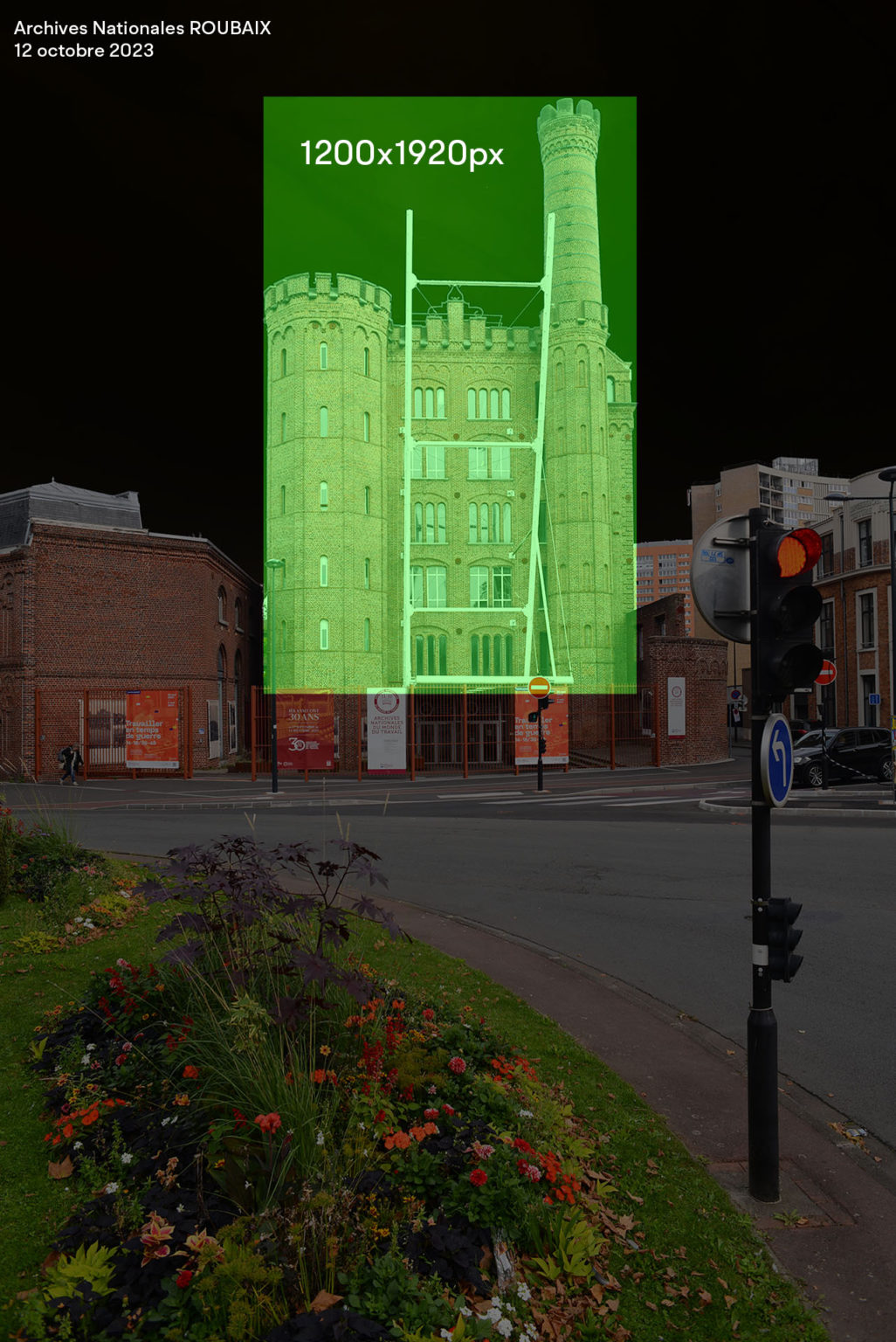

ci-contre une photos prise à l'endroit de la cabine de projection, sur le bord du rond point, à l'endroit parfait pour échapper à l'ombre portée du feux rouge.
Elle nous montre l'impact de l'unique vidéo projecteur, à la verticale, en 16/10éme, avec une matrice de 1920x1200 pixels.
La mire de projection se décline de plusieurs façon :
- selon la capacité du logiciel de création des images, elle se décline en orthogonale (avec la caméra de projection horizontale et décentrée) ou non orthogonale (avec la caméra inclinée vers le haut : du coup les verticales ne sont plus parallèles).
- elle se décline aussi avec l'option avec et sans la structure en métal devant la façade
- et aussi en version couleurs pleines et texture photo
de suite, les 6 mires

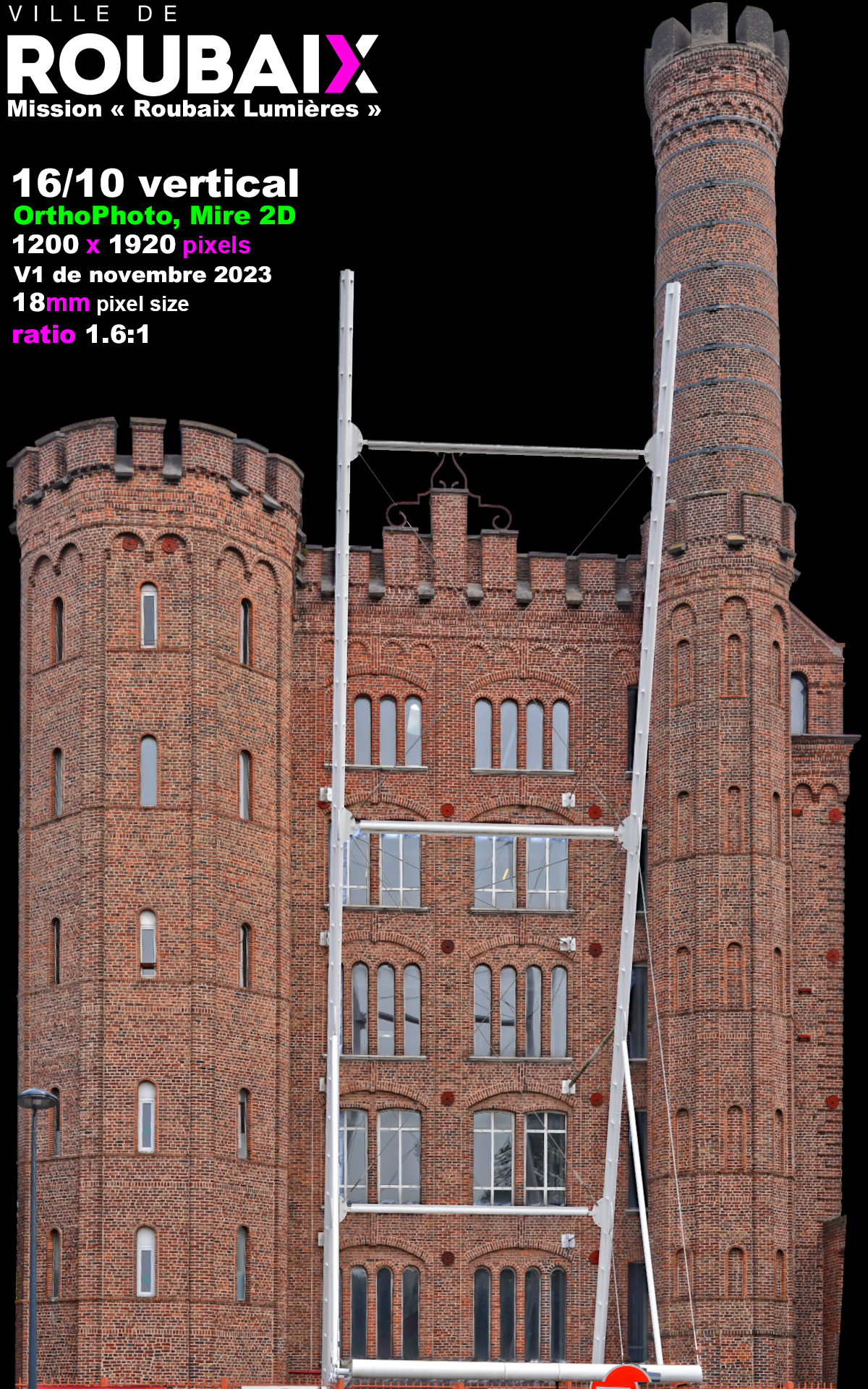

MIRE Photo, avec structure métal, Orthogonale

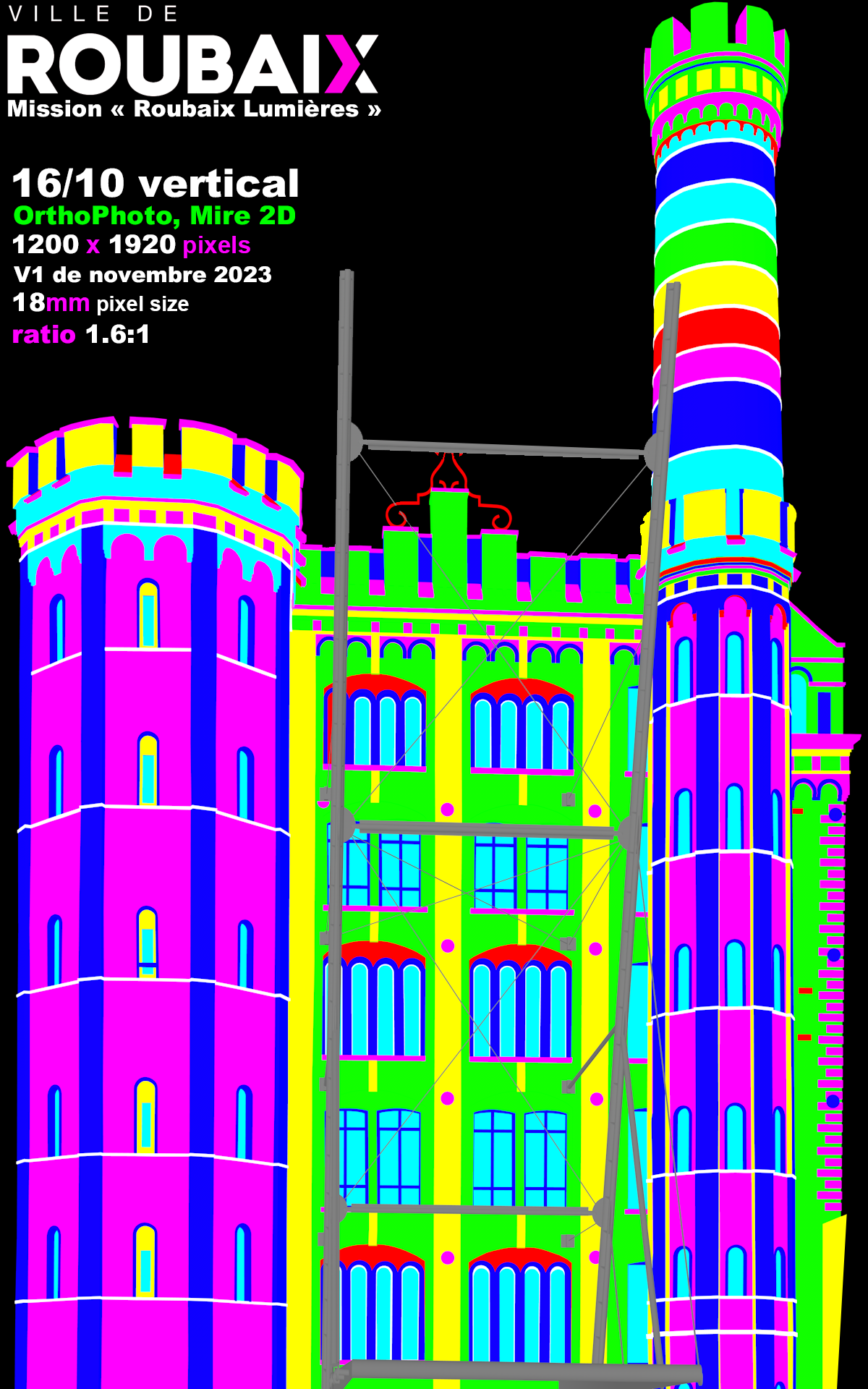

MIRE COLORS, avec structure métal, Orthogonale

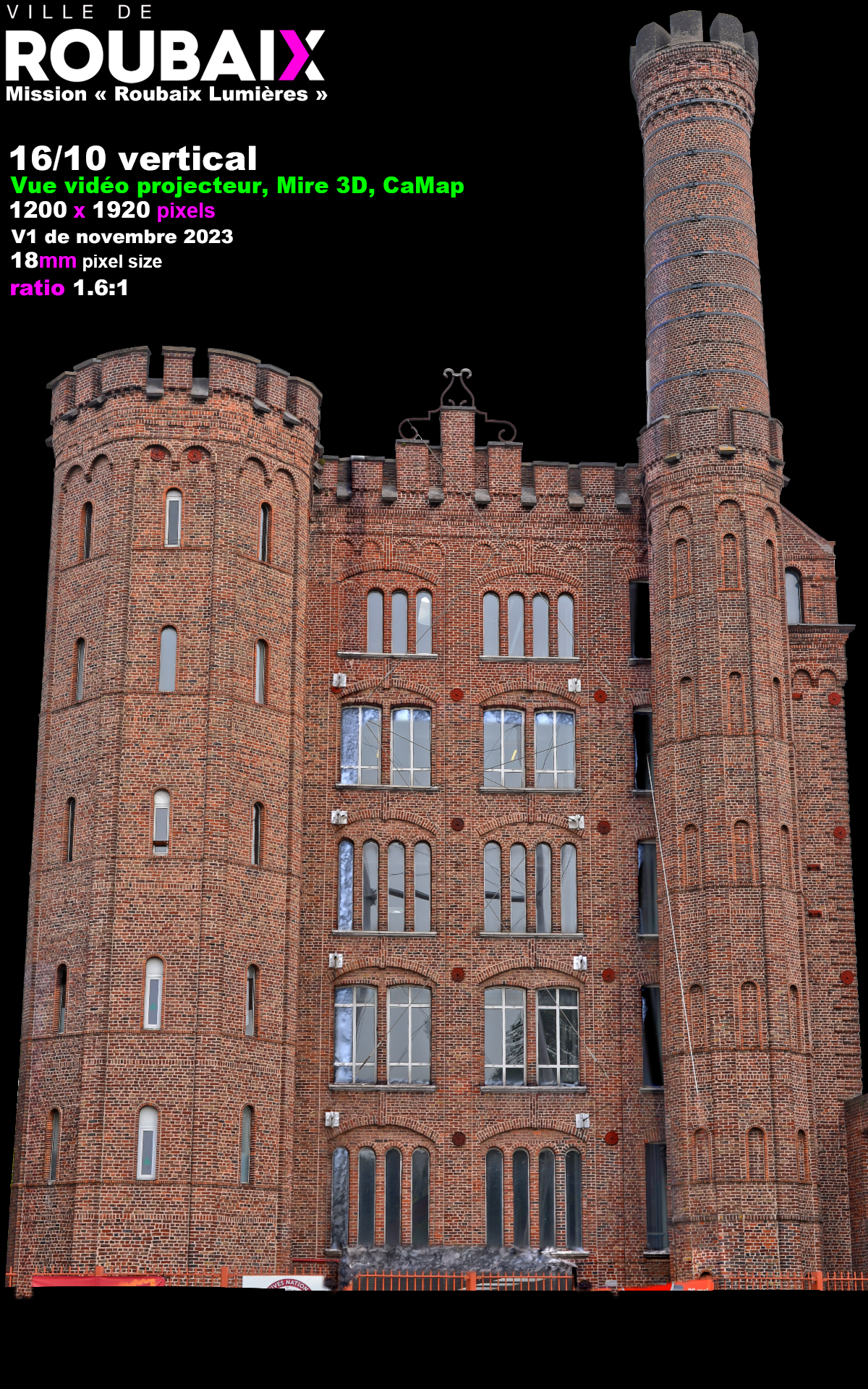

MIRE Photo, sans structure métal, inclinée (verticales non parallèles)
