2023 Dior, diner spectacle, Villa Erba, lago di Como, Italie
description | tags
Photogrammétrie, diner spectacle, vidéo mapping, ETC, Dior
Très jolie villa sur les rives du lac de Como, dans le nord de l'Italie, non loin de la Suisse.
Je suis embauché par la société ETC Audiovisuel pour créer les mires de projection et établir avec précision la position/rotation/optique de chaque vidéo projecteur de l'installation.
Photogrammétrie
Le repérage, effectué en fin du mois d'avril 2023, se passe bien, la journée est parfaite : soleil changeant, la plupart du temps nuageux (moins d'ombres portées) et sans pluie.
Cela prends pas mal de temps et, entre le soleil qui se déplace et la grande différence de position entre les photos prises d'en bas et celles prises depuis les balcons, le calcul photogrammétrique n'est pas automatique. Le logiciel sort 4 nuages de points distincts.

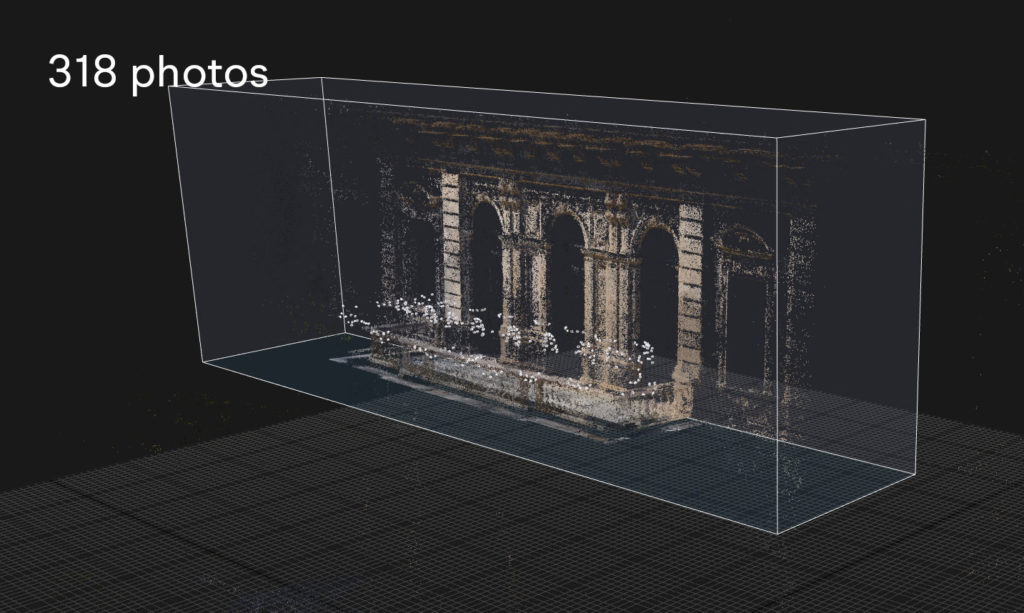

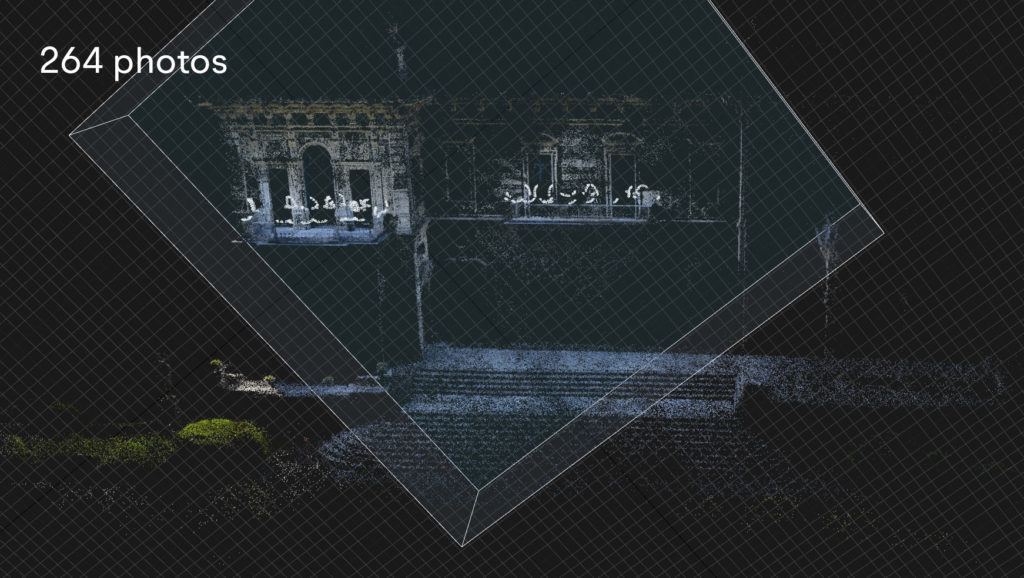

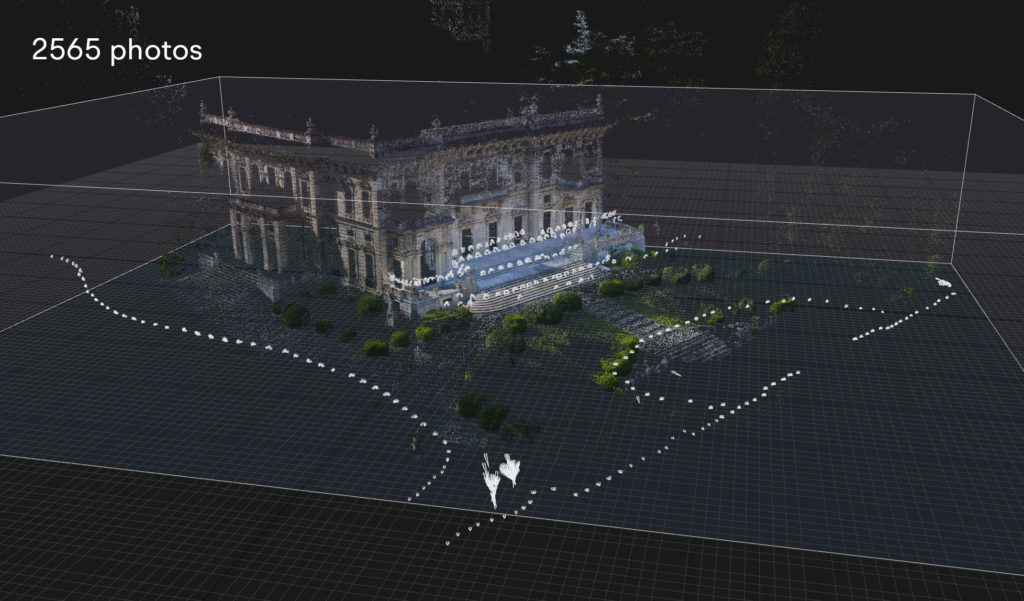

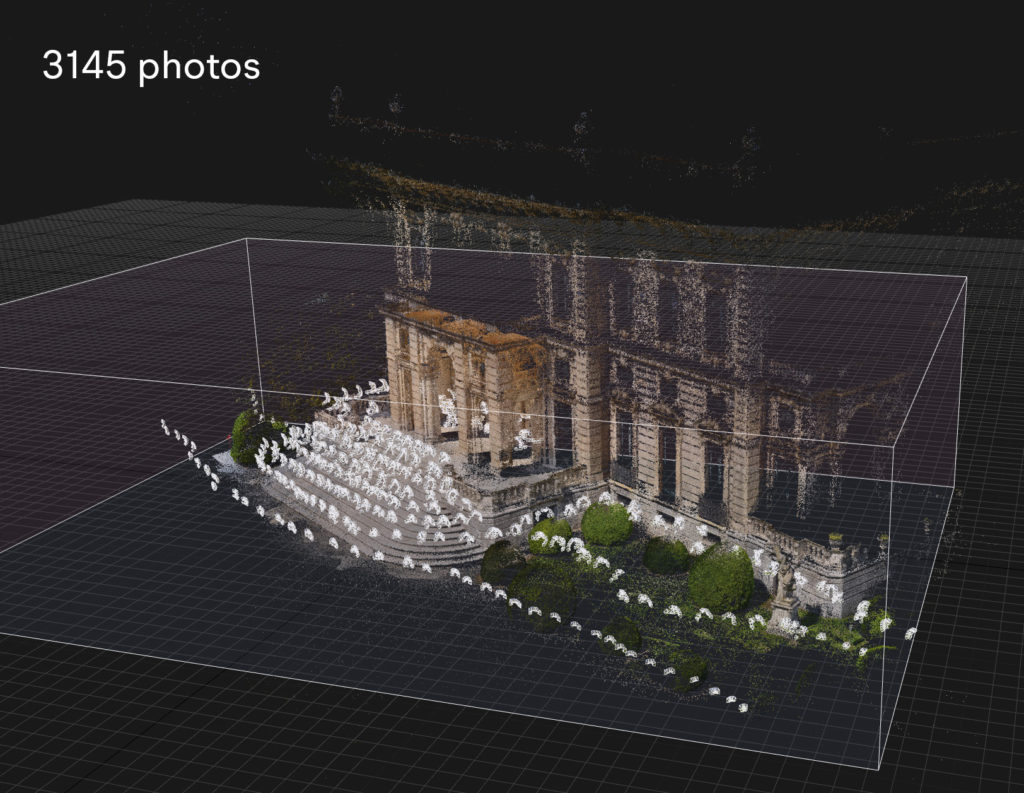

Dans les 4 images en haut vous voyez les 4 nuages de points séparée que le logiciel a pu calculer.
Il va falloir lui filer un coup de main pour lui faire comprendre qu'il s'agit d'un seul et unique bâtiment en renseignant à la main des point communs visibles par les 4 groupes de photos.
En bas vous voyez le résultat : un seul nuage généré à partir de l'ensemble des photos du repérage, à savoir 6292 au total.

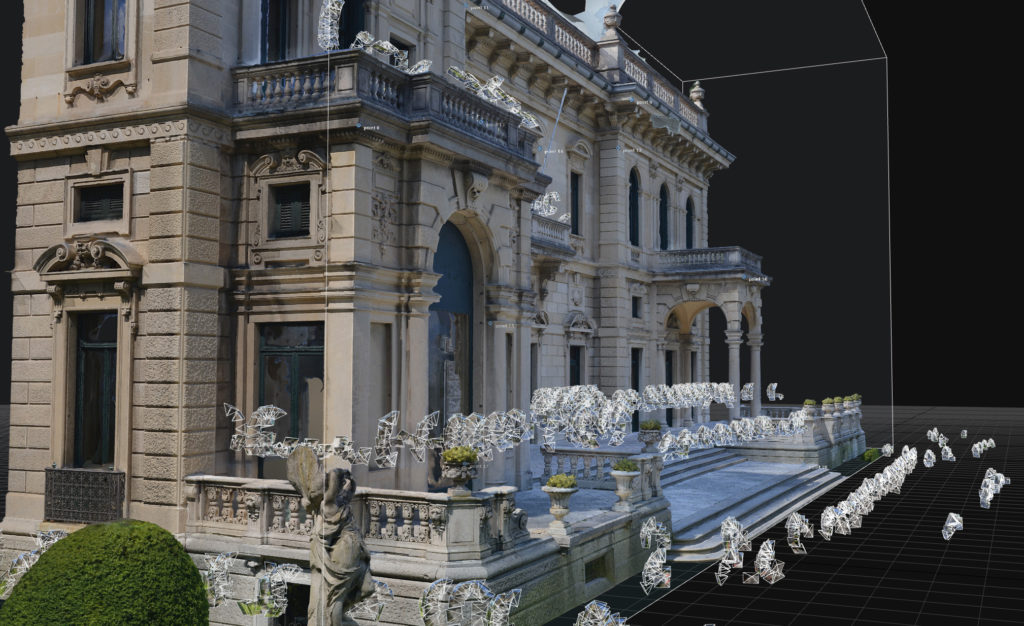

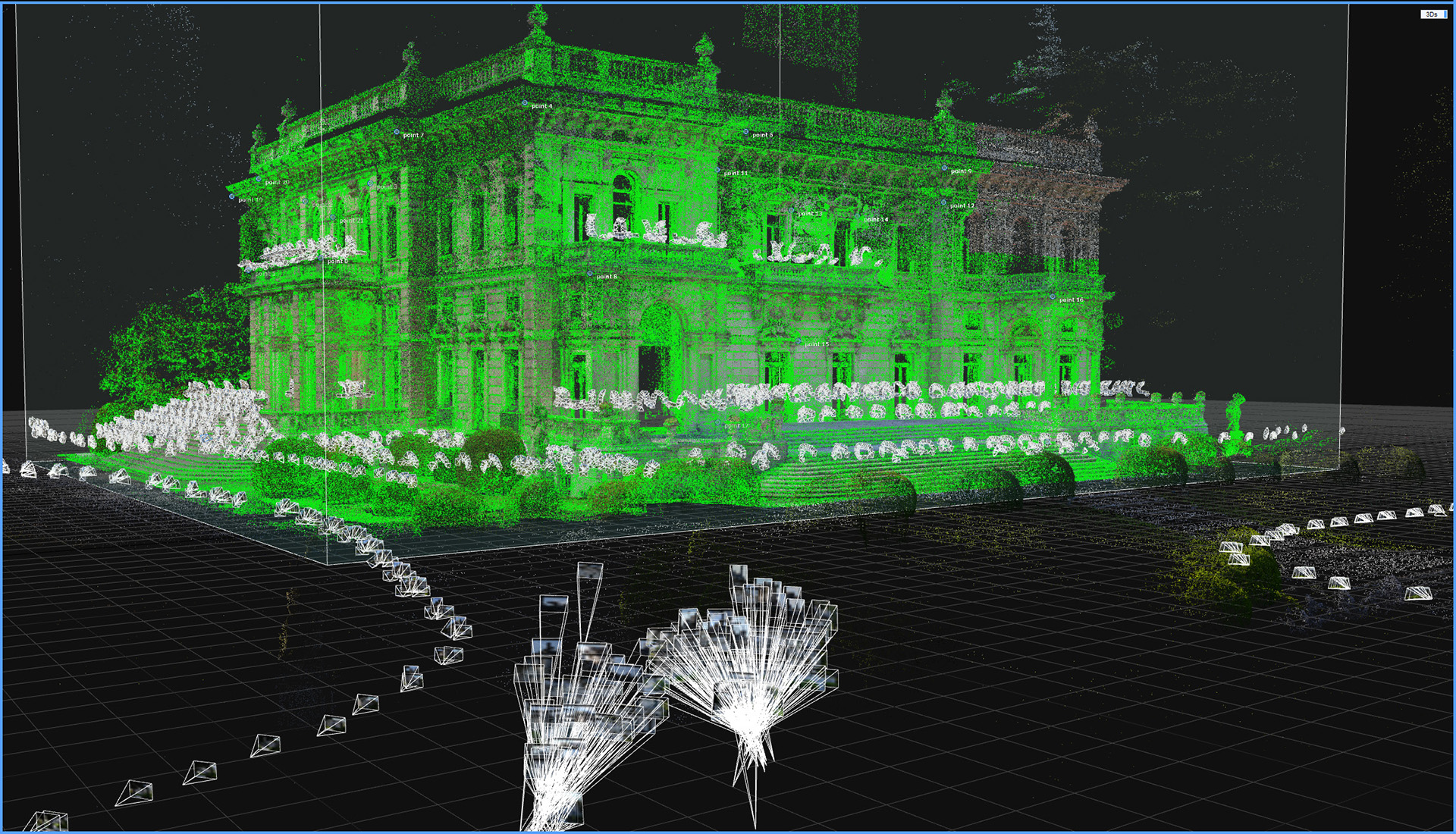

De suite une autre image du même nuage de points avec au premier plan l'une des tours de projection, d'où j'ai pris une multitude de photos de détail zoomées, représentées avec leur cône de projection.

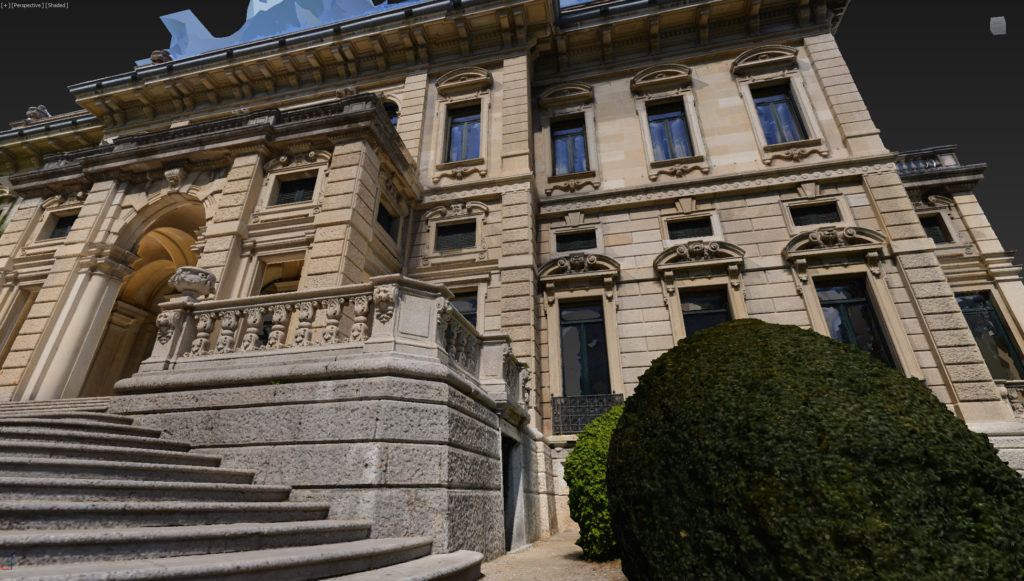

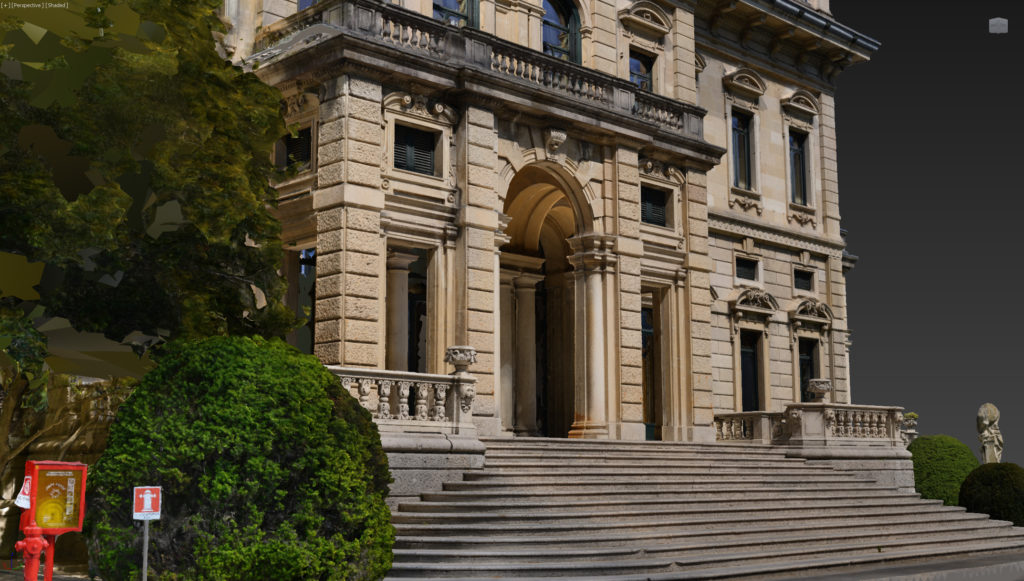

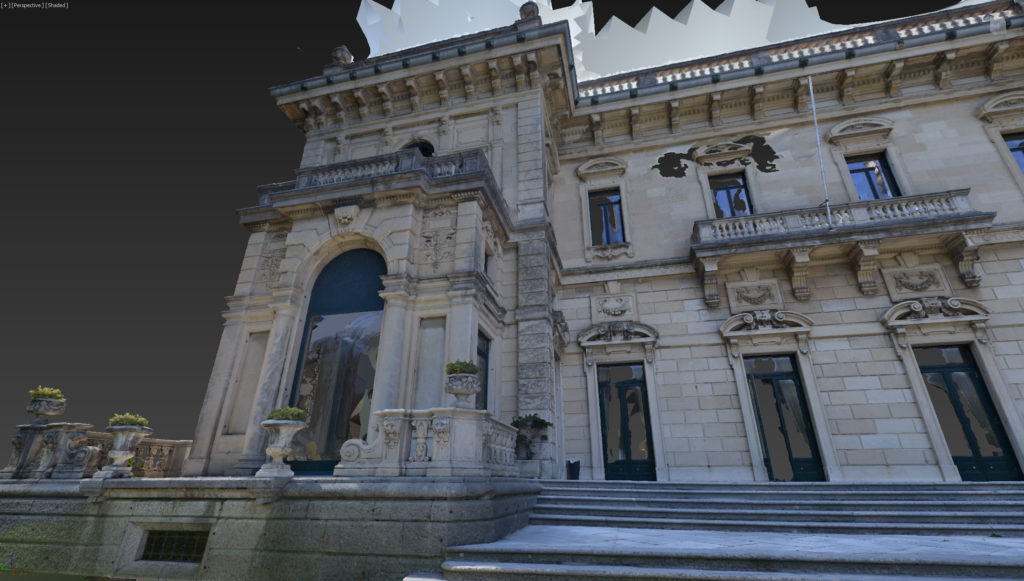

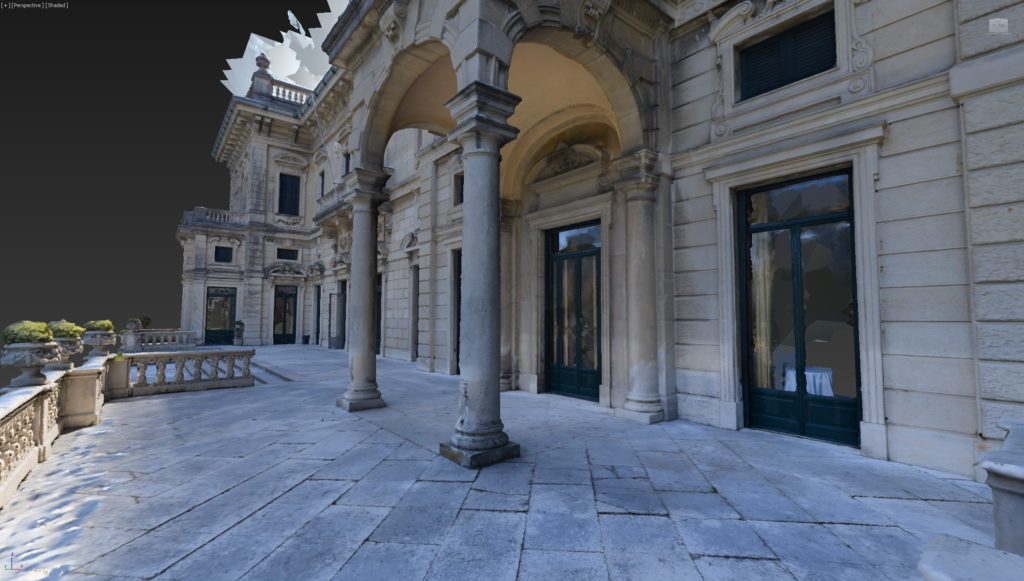

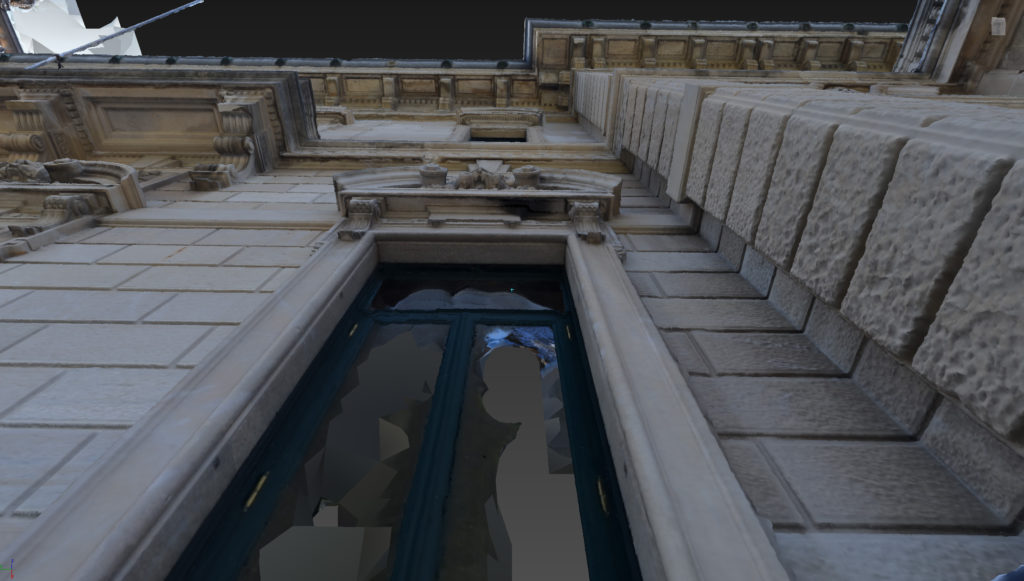

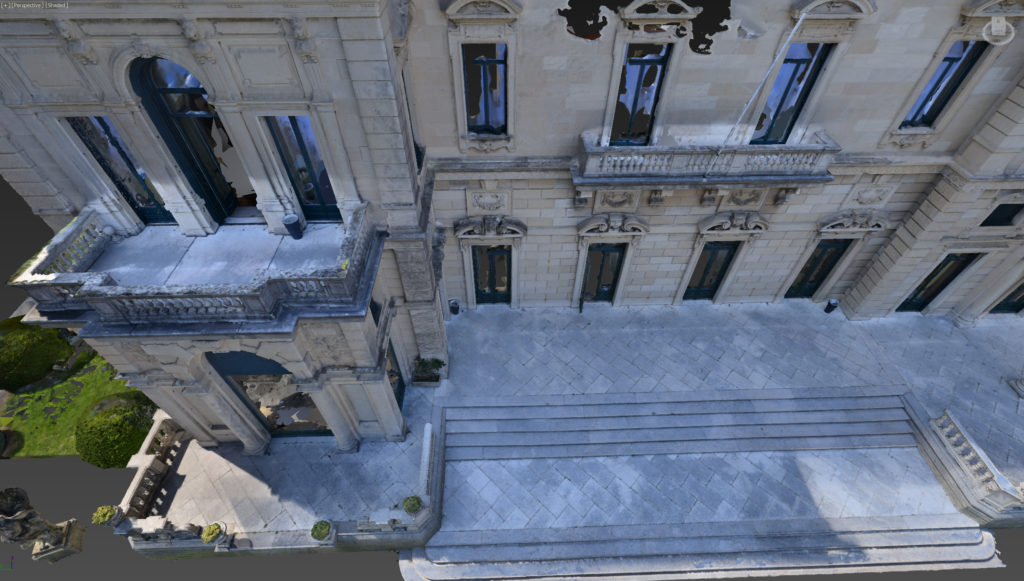

reconstruction du maillage 3D

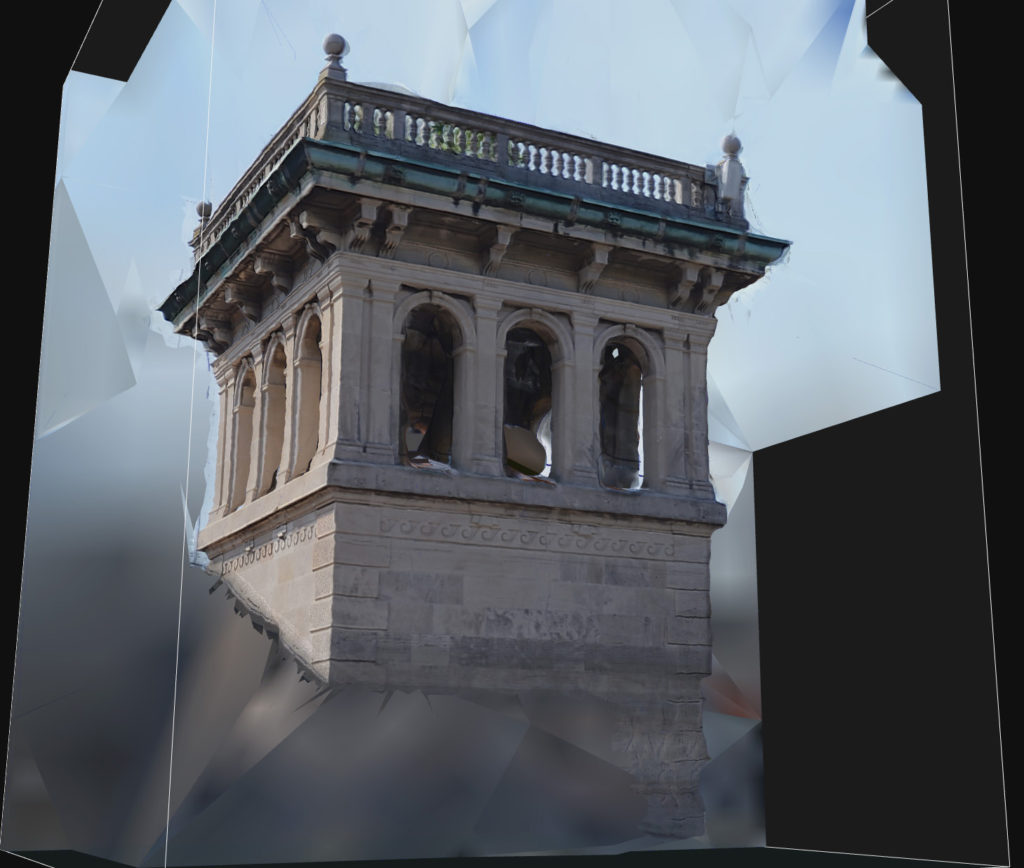

Bonne surprise, malgré le manque de photos aérienne de drone sur ce projet, la tourelle sort pas mal et elle est bien vue par les trois tours de projection. Il est décidé de la couvrir avec un petit vidéo projecteur supplémentaire dédié.

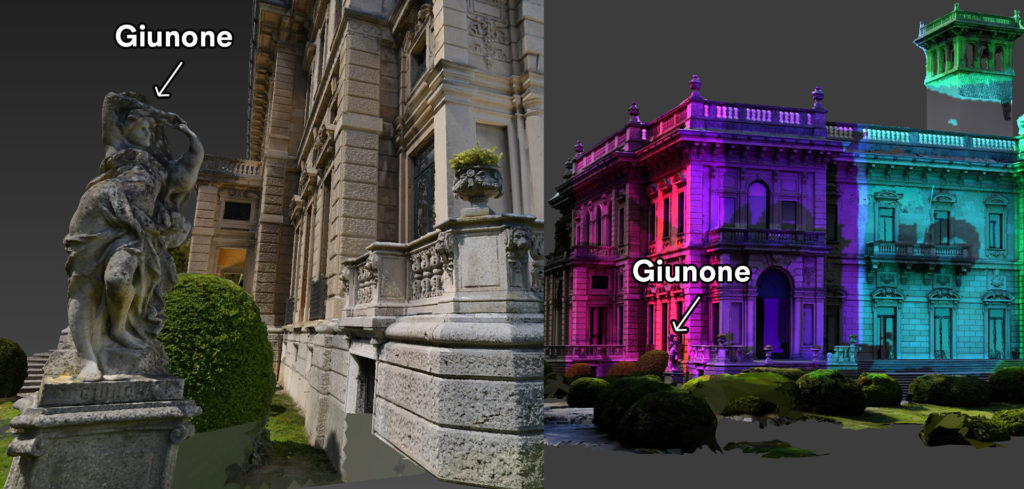

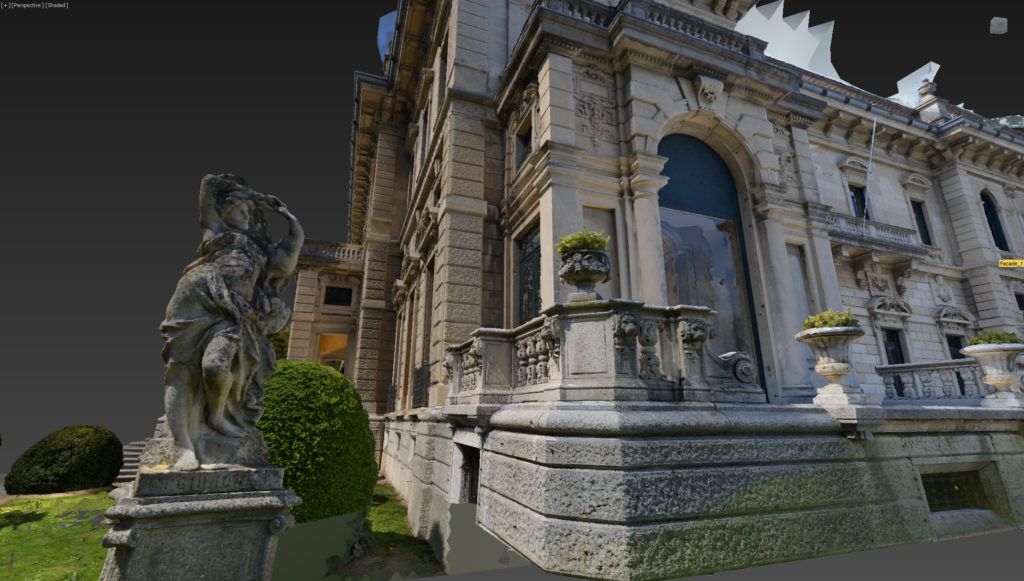

Une jolie statue de Giunone est dans les faisceaux et projette de l'ombre sur le coin du bâtiment : autant lui trouver une place dans les MIRES !

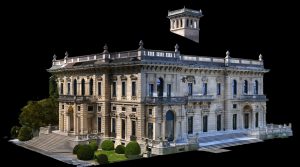

Le modèle est bien calculé, l'UNWRAP et la texture aussi, il est temps d'exporter le tout pour le redessinner d'un côté et commencer le video mapping de l'autre.

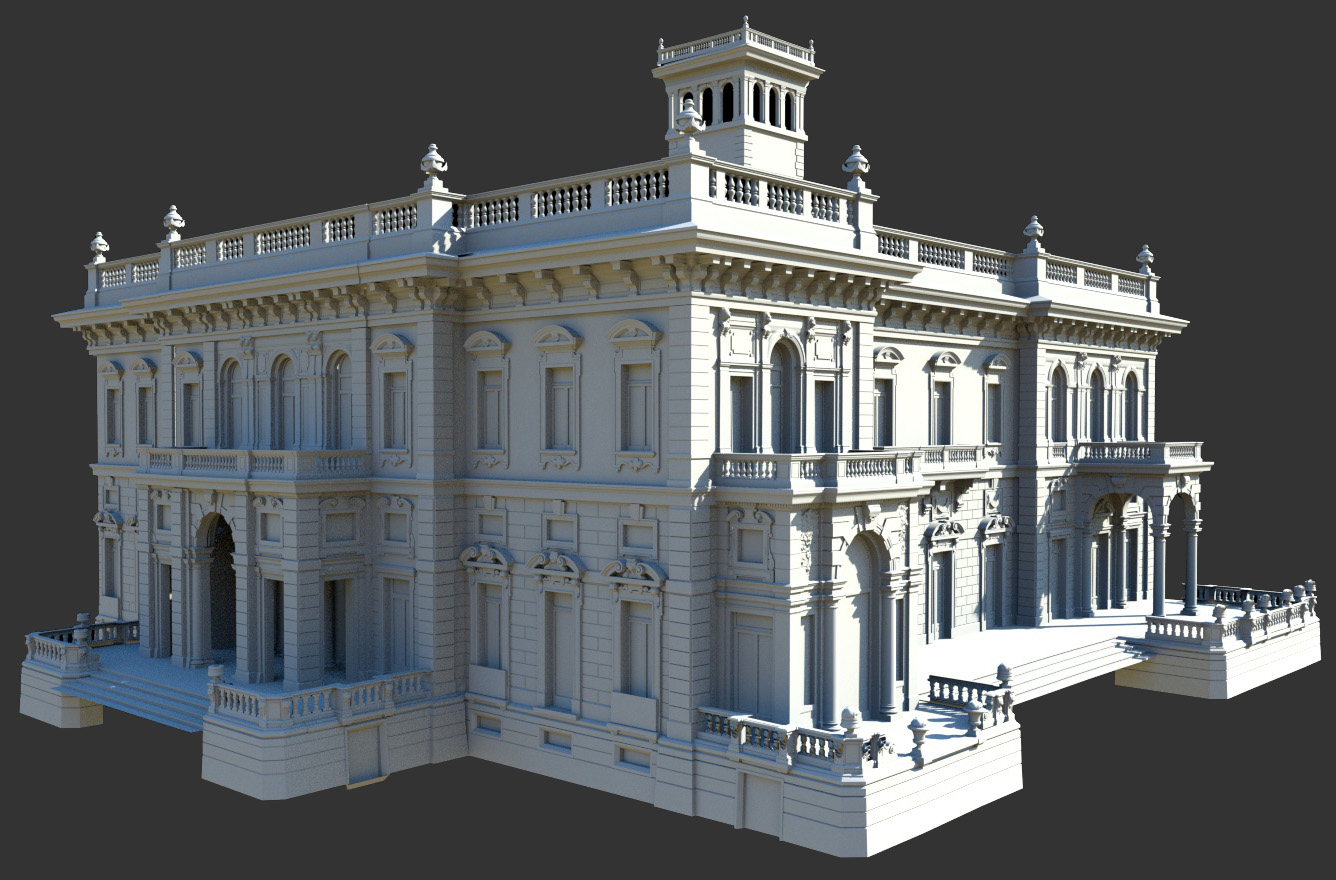

la maquette tridimensionnel de projection redessiné à la main

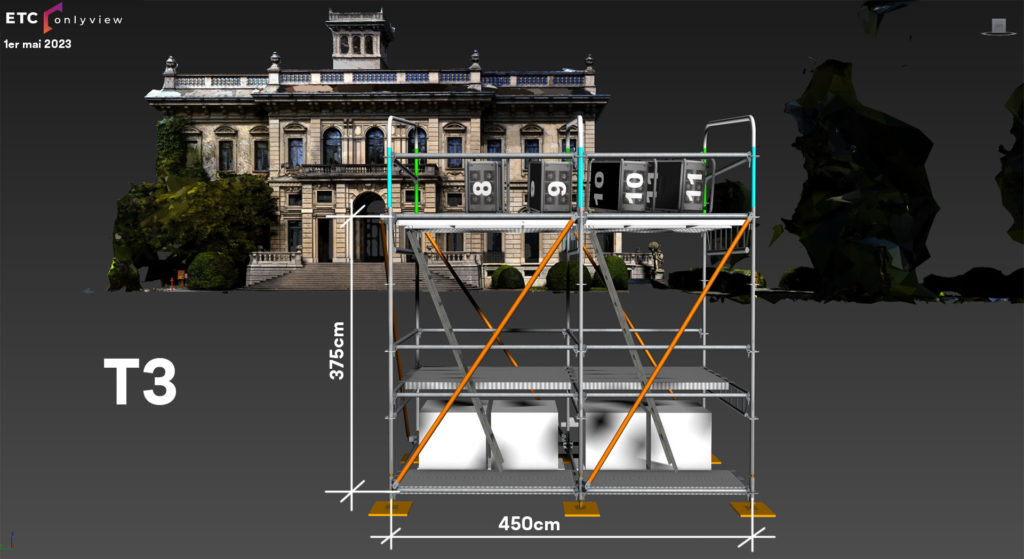

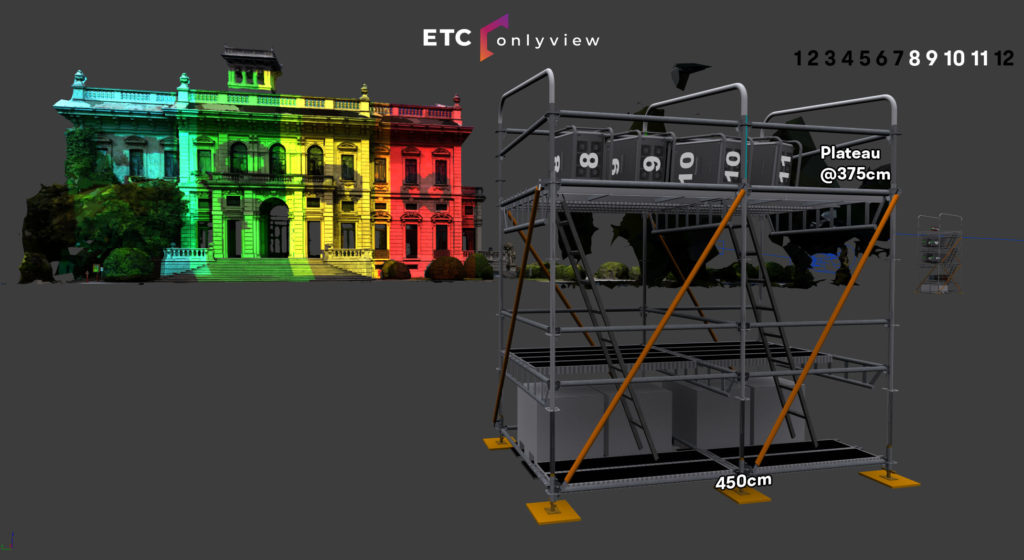

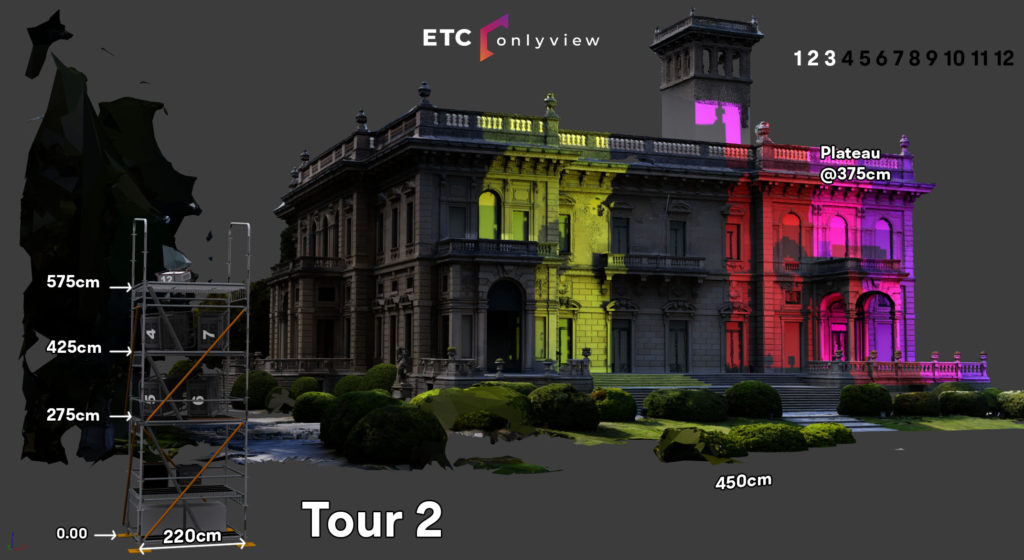

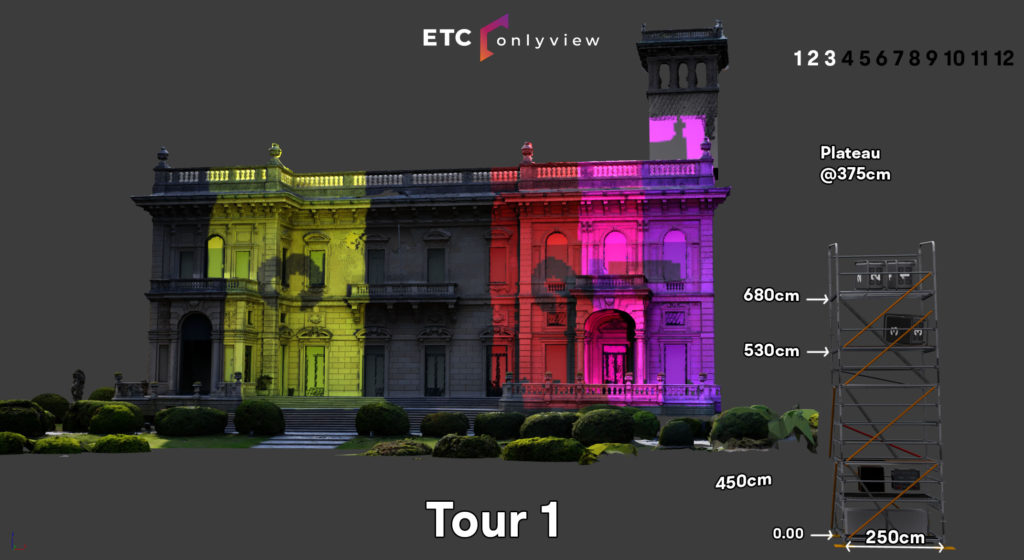

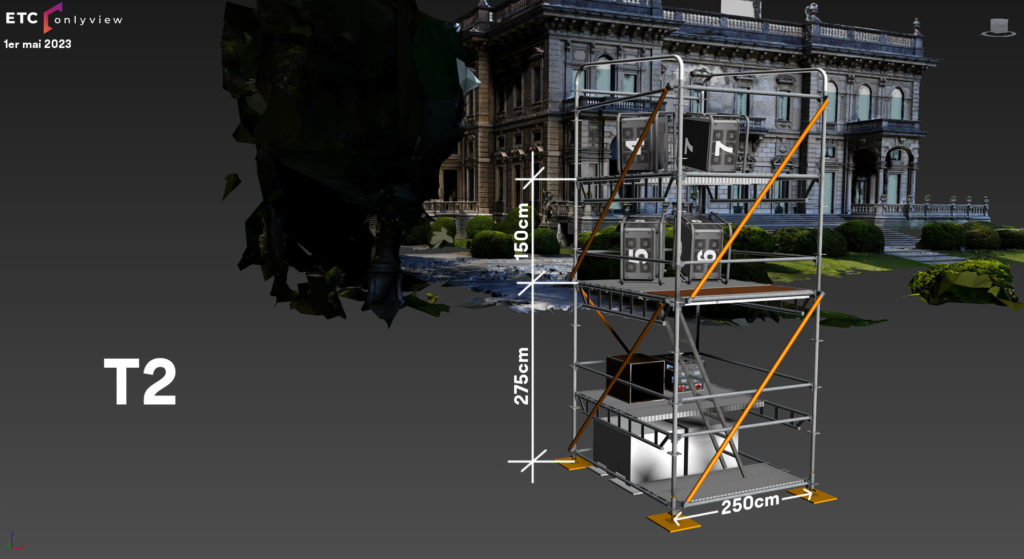

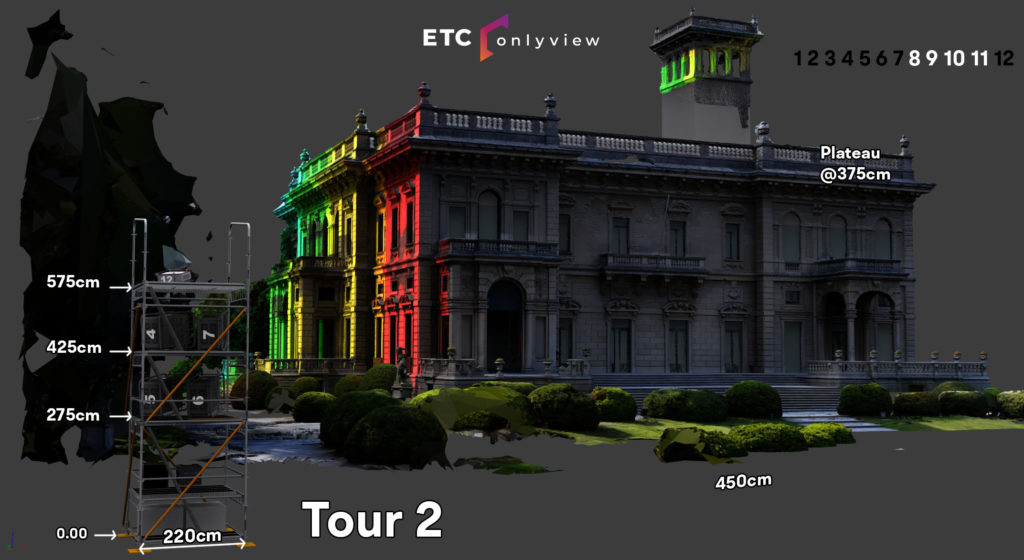

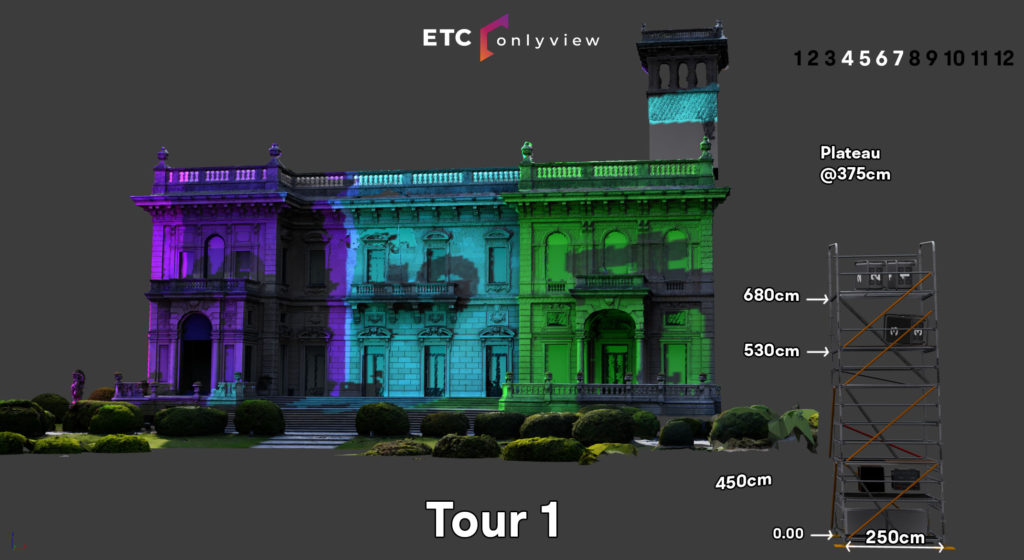

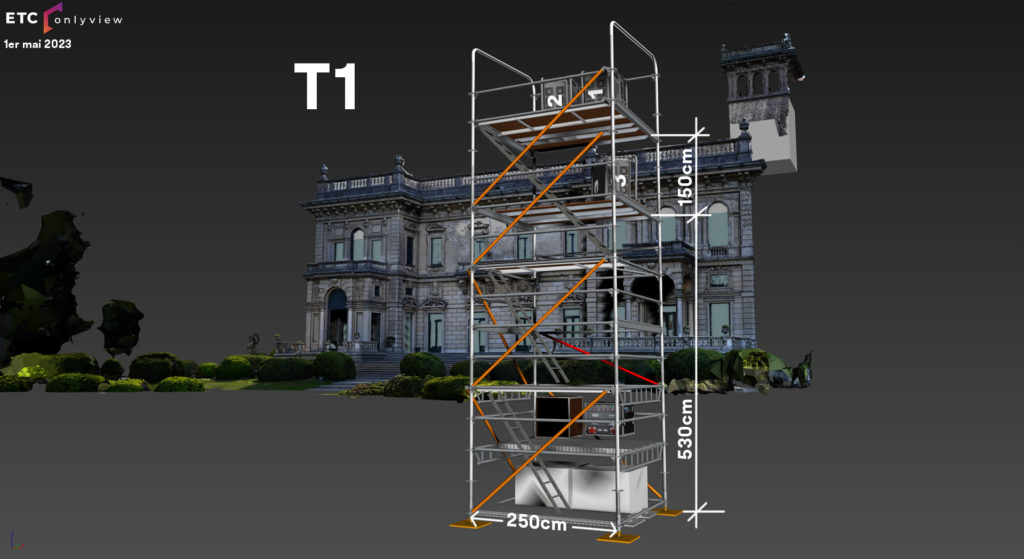

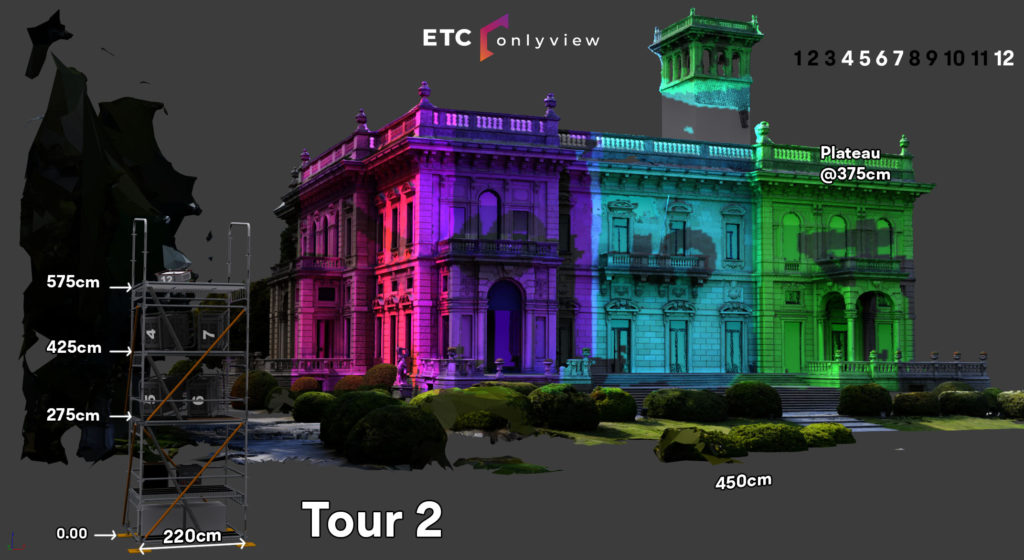

les tours de projection

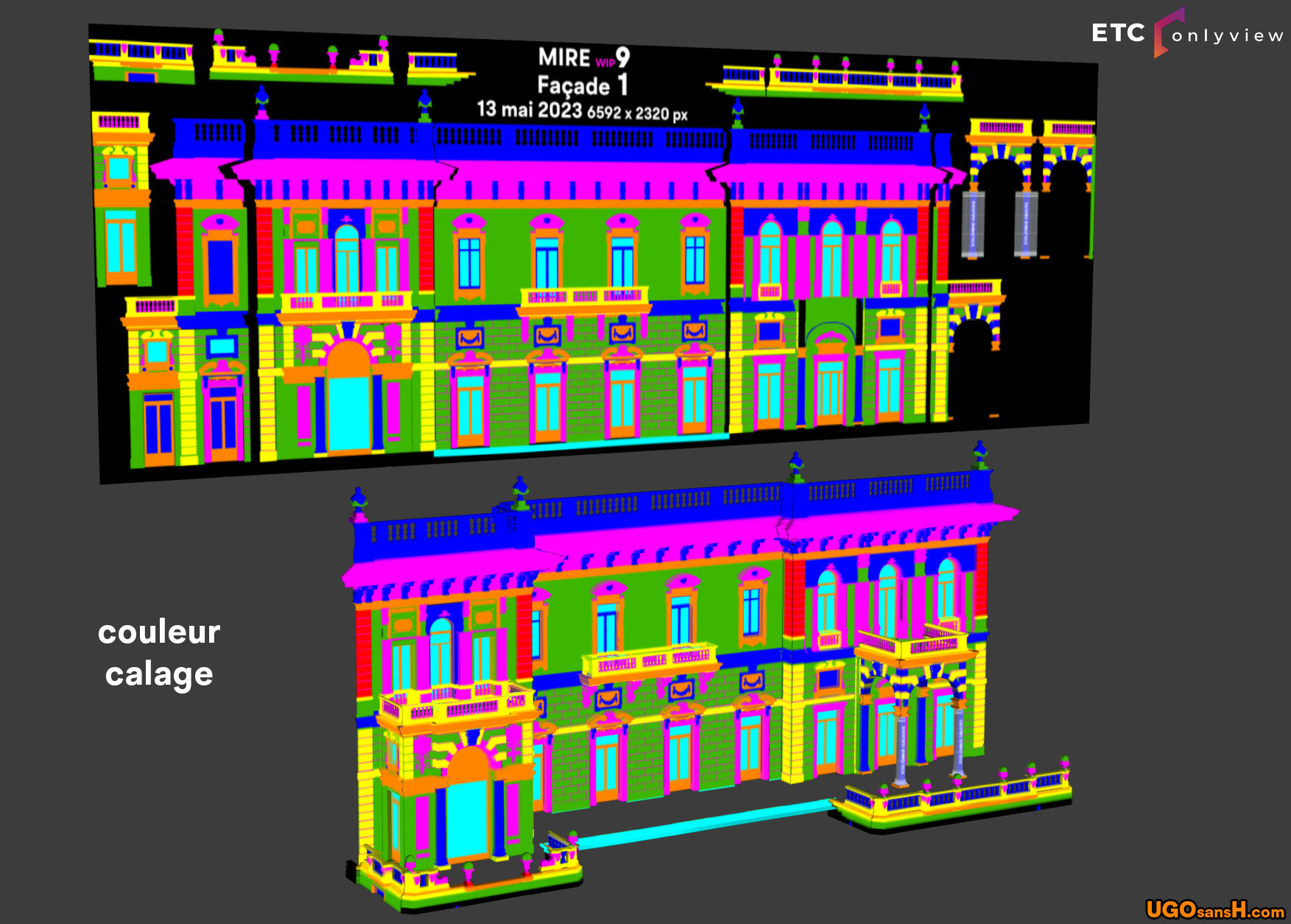

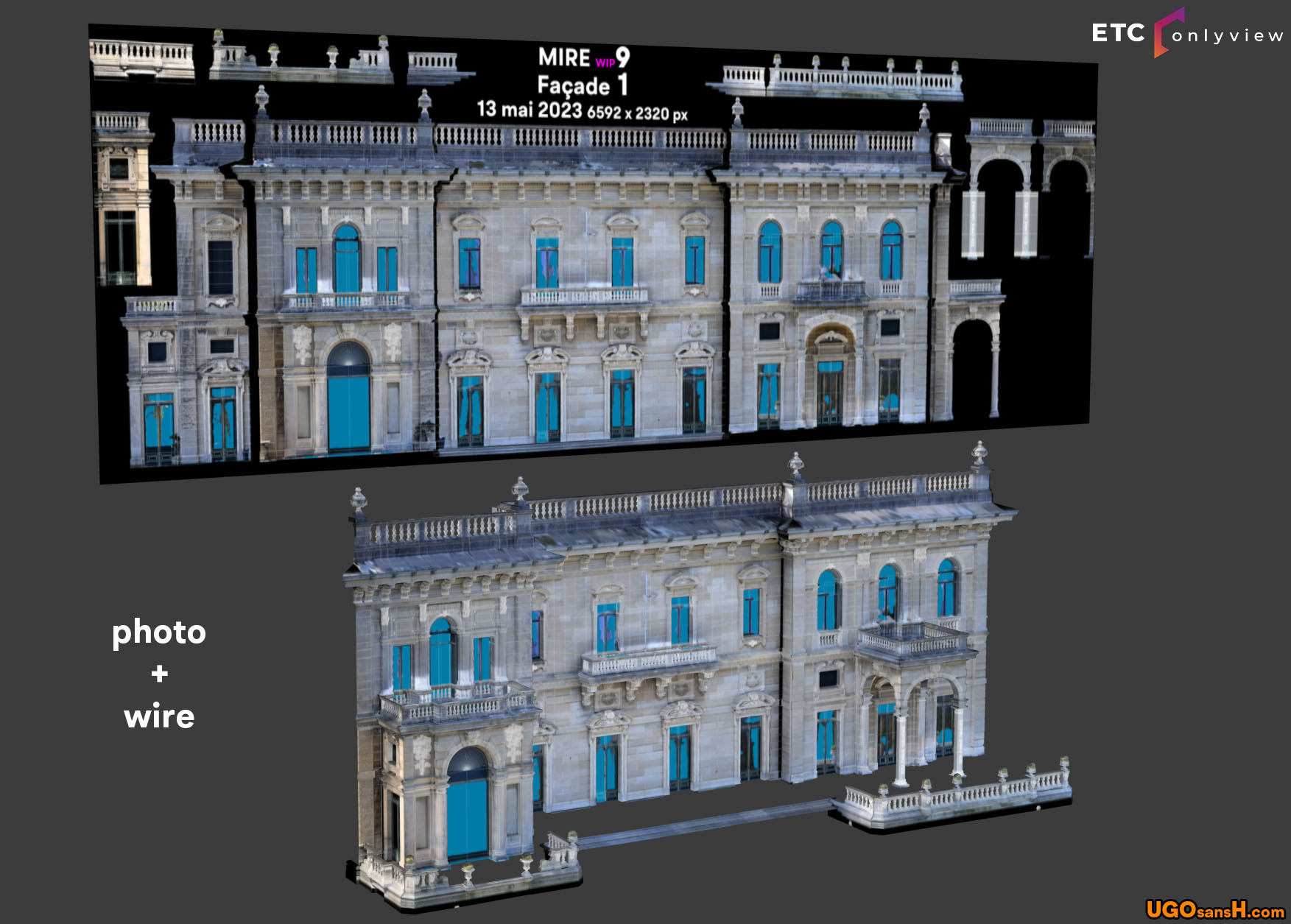

les MIRES de projection

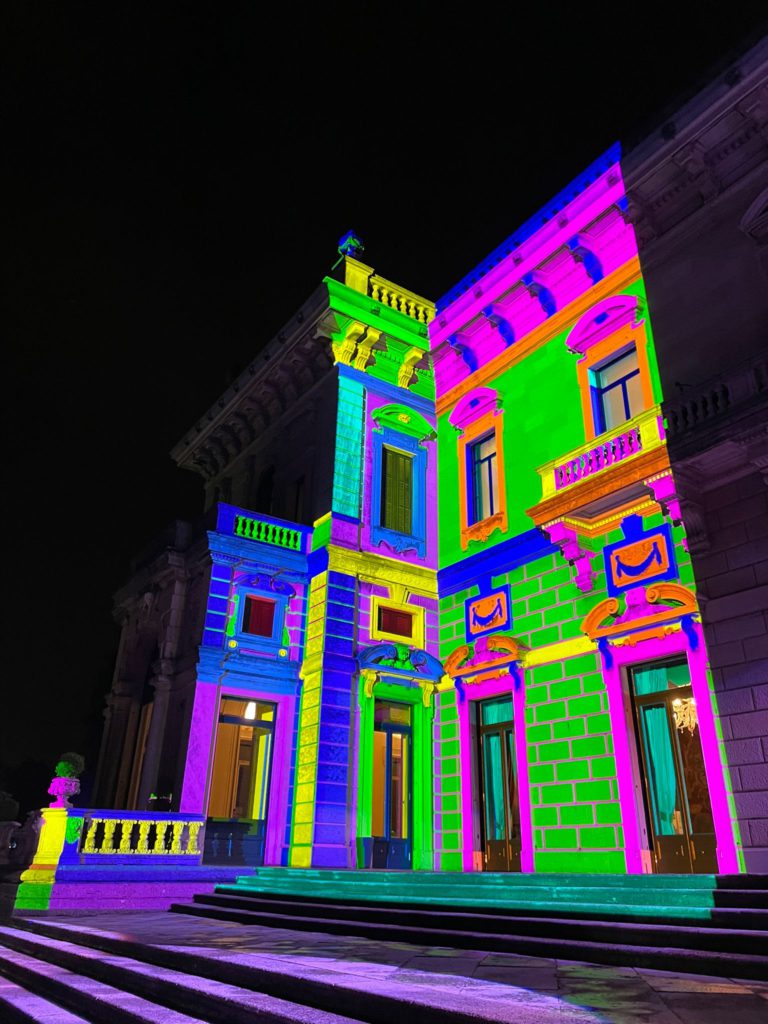

une photo durant le calage
